NTB-500C 中速网络数据采集器

型号：NTB-50C
名称：应变单元
端子台：单触式端子台
可安装的测量仪器：NTB-500C
※不能安装在NTB-500A上

4

应变片
应变片式传感器

1/4桥法（双线式、3线式） 120Ω
半桥法、全桥法 120 ～ 1000Ω

2.00固定

DC 2V±1%

输入断线检查

TEDS传感器读取功能
通道名称的写入功能（当制造商ID为共和电业时）

测量量程：30k×10-6应变量
分辨率：0.1×10-6应变量
量程精度：±0.1 %FS

测量量程：300k×10-6应变量
分辨率：1×10-6应变量
量程精度：±0.1 %FS

DC～100Hz (偏差+1dB，-3dB)

152.2(W)×45(D)×6.1(H)mm（不含凸起部分）

约85g

型号：NTB-51C
名称：电压与热电偶单元
端子台：焊接、螺丝紧固共用型端子台
可安装的测量仪器：NTB-500C
※不能安装在NTB-500A上

4

电压、热电偶（K，T）

烧断检查

无

【测量量程10V】
分辨率：100 μV
量程精度：±0.1 %FS
输入电阻：約1 MΩ

【测量量程50V】
分辨率：1mV
量程精度：±0.1 %FS
输入电阻：約1 MΩ

【种类：K】
测量范围：-200.0～+1230.0 ℃
精度
外部基准接点：±(0.5%rdg+1.0)℃
内部基准接点周围温度(25 ± 10)℃：
±(显示值的0.5%+2.0)℃（输入端子温度平衡时）
分辨率：0.1℃

【种类：T】
测量范围：－200.0～+400.0 ℃
精度
外部基准接点：±(0.5%rdg+1.0)℃
内部基准接点周围温度(25 ± 10)℃：
±(显示值的0.5%+2.0)℃（输入端子温度平衡时）
分辨率：0.1℃

*精度不包括热电偶的精度
*基准接点补偿器的内部和外部可相互切换
*热电偶电阻在1kΩ或以下

测量电压时：DC～100Hz (偏差+1dB, -3dB)
测量热电偶时：DC～10Hz (偏差+0.5dB, -1dB)

通道间：DC500V 50MΩ或以上

152.2(W)×45(D)×6.1(H)mm（不含凸起部分）

约95 g

与USB电缆连接时，切断电脑电源后，NTB-20A的电源也一起被切断。

NTB-20A的输入电源超出运行电源范围时，为保证安全，连接用接头与OUT用接头的电源输出将被切断。

1

200m或以下

2

100m或以下

1

1000m或以下

使用UNI345-1238-AC时，使用UNI318-1215-AC使用時时

2

840m或以下

3

560m或以下

4

470m或以下

5

330m或以下

6

280m或以下

7

240m或以下

8

200m或以下

9

180m或以下

10

160m或以下

11

150m或以下

使用UNI345-1238-AC时

12

130m或以下

13

120m或以下

14

120m或以下

15

110m或以下

16

100m或以下

有
POWER开关的“AUTO”模式上带有节电功能（※1）

-10～50℃

20%～85%（无结露现象）

USB端口：DC 5V
外部电源：DC 11～16V（A C 适配器，D C 电源）

DC 12V工作时（使用AC适配器时）
　OFF模式 ：7.0mA 或以下
　AUTO模式 ：7.0mA
　ON模式 ：30.0mA 或以下
DC 5V工作时（使用USB端口时）
　OFF模式 ：5.0mA 或以下
　AUTO模式 ：30.0mA 或以下
　ON模式 ：30.0mA 或以下

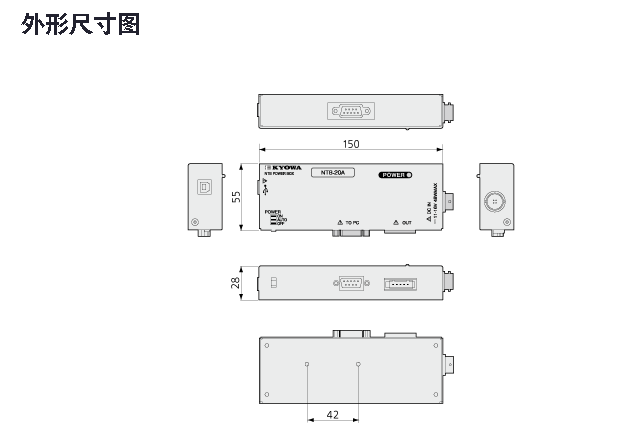

150（W）×28（H）×55（D）mm（不含凸起部分）

约260g

（※1） “AUTO”模式指切断电脑电源后NTB-20A（NTB用电源盒）的电源也自动“OFF”的功能。
使用“AUTO”模式时，必须用USB电缆连接电脑与NTB-20A（NTB用
电源盒）。

连接电缆 N-38（1m），N-39（2m）
通信电缆 N-102（1m）
通信电缆 H-11681（3m）
通信电缆 H-11682（5m）
通信电缆 H-11683（10m）

NTB-500C：带控制软件DCS-100A
NTB-500C-0：不带控制软件DCS-100A,可选购

【型式：NTB-50C 】
名称：应变单元
端子台种类：单触式端子台
【型式：NTB-51C】
名称：电压与热电偶单元
端子台种类：焊接、螺丝紧固共用型端子台

※不能安装NTB-50A，NTB-50B，NTB-51A
※NTB-500A和NTB-500C可以连接使用

【应变单元NTB-50C】
　应变片、应变片式传感器
　1/4 桥法 120Ω　双线式
　1/4 桥法 120Ω　3线式
　半桥法 120Ω～1000Ω 工作- 工作法
　全桥法 120Ω～1000Ω 全电桥法

【电压与热电偶单元NTB-51C】
　电压 ±10.0000V
　电压 ±50.0000V
　温度 热电偶 K
　温度 热电偶 T

最多8通道/台
即最多可混装2台测量单元（4通道/台）

最多8台64通道
NTB-500A和NTB-500C可以连接使用

在自动测量条件设定软件上，预先设定测量条件
接通电源后, 开始输出CAN数据
测量仪器之间数据不同步

1，2，5，10，20，50，100，200，500，1k Hz
所有通道同步采样
采样频率 (Hz)：1k
电缆长度 = 20 m：8
电缆长度 = 80 m：4
电缆长度 = 100 m：-
电缆长度 = 400 m：-

采样频率 (Hz)：500
电缆长度 = 20 m：16
电缆长度 = 80 m：8
电缆长度 = 100 m：4
电缆长度 = 400 m：-

采样频率 (Hz)：200
电缆长度 = 20 m：40
电缆长度 = 80 m：20
电缆长度 = 100 m：8
电缆长度 = 400 m：4

采样频率 (Hz)：100
电缆长度 = 20 m：64
电缆长度 = 80 m：40
电缆长度 = 100 m：20
电缆长度 = 400 m：8

采样频率 (Hz)：50
电缆长度 = 20 m：64
电缆长度 = 80 m：64
电缆长度 = 100 m：40
电缆长度 = 400 m：20

采样频率 (Hz)：20～1
电缆长度 = 20 m：64
电缆长度 = 80 m：64
电缆长度 = 100 m：64
电缆长度 = 400 m：64
※通信电缆长度400m时, 主机固件版本要在FIRM Version 01.05以上。

电缆总延长 最大400m

安装NTB-50C时
TEDS传感器读取功能
有通道名称的写入功能
（当制造商ID为共和电业时）

Bosch2.0B active对应
（ISO-11898规格基准高速CAN）

测量数据保存在电脑内（无内部存储）

-10～50℃

20～85%（无结露现象）

DC 11～16V

【安装2 台 NTB-50C 时】
待机时：200mA 或以下
进行测量时：230mA 或以下

【安装2 台 NTB-51C 时】
待机时：250mA 或以下
进行测量时：300mA 或以下

175(W)×28.7(H)×106.4(D)mm（不含凸起部分）

约490g

Directive 2014/30/EU (EMC) (適用于设备间距在30m之内)

DC电源线 P-76 1根
接地线 P-72 1根
NTB-500A/C用盖板(NTB500-DUMMY) 1块※1
　※1 关于NTB-500A/C用盖板, 当测量单元为1台时, 安装在空槽里出厂。
连接线贴纸 1张
橡胶垫 4个
螺丝刀盒（含小型螺丝刀） 1套
简易软件
USB/CAN转换器驱动器
动态数据收录软件 DCS-100A（DVD）※2
　※2 型号「NTB-500C」时, 为标配件。 型号「NTB-500C-0」时, 为选购件。
操作说明书

NTB-500A/C用同步采样通信电缆 N-119 (1m)
　※注：如需上述规格以外长度的电缆, 请咨询本公司。
NTB-500A/C用同步采样Y电缆 N-120 (单侧0.1 m)
连接电缆 N-38 (1m)
AC适配器 UNI318-1215-AC
应变单元 NTB-50C
电压与热电偶单元 NTB-51C
NTB-500A/C用连接板2台用 CN-10A（连接2台用）
NTB-500A/C用连接板4台用 CN-11A（连接4台用）
NTB-500A/C用盖板 NTB500-DUMMY
DIN 导轨安装板 DRA-1
DIN 导轨 (35mm)
终端电阻 CANTERM 120
USB/CAN转换器 LEAFLIGHT HS V2
数据分析软件 DAS-200A
NTB用电源盒 NTB-20A

MRS-114A, MRS-111B, UNI318-1215-AC, UNI345-1238-AC, UNI345-1238-L-JP, UNI360-1540-AC

中国用
