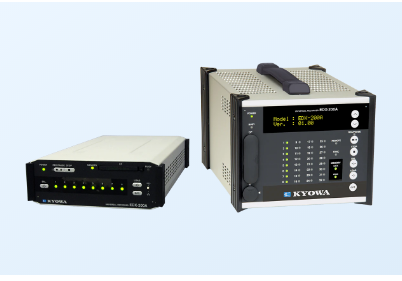

组合式数据记录器EDX-200A系列（EDX-100A升级型号）

EDX-200A

EDX-200A组合式数据记录器可继续沿用EDX-100A的各种放大器卡，应对各种各样测量的高端EDX。 ●配备实时数字滤波器通过8阶数字滤波器能够收录到清晰的波形。 ●高低频双采样模式　可以减少快现象、满现象的数据量。 ●所有通道能够同步进行10 kHz的高频采样（32通道时）最高100 kHz时能够3通道同步测量 ●可在高/低温环境中使用（仅EDX-200A-4T）支持 -20℃～65℃温度下使用 ●单总线同步（不含EDX-200A-1）通过最多8台测量器的分散配置能够适用于各种大型测量。

产品描述

产品参数

产品规格

产品尺寸

型号

组合式数据记录器 EDX-200A

EDX-100A系列升级替代产品 ,EDX-100A的各种放大器卡可继续使用用EDX-200A

●配备实时数字滤波器通过8阶数字滤波器能够收录到清晰的波形。

●高低频双采样模式　可以减少快现象、满现象的数据量。

●所有通道能够同步进行10 kHz的高频采样（32通道时）最高100 kHz时能够3通道同步测量

●可在高/低温环境中使用（仅EDX-200A-4T）支持 -20℃～65℃温度下使用

●单总线同步（不含EDX-200A-1）通过最多8台测量器的分散配置能够适用于各种大型测量。

应用案例

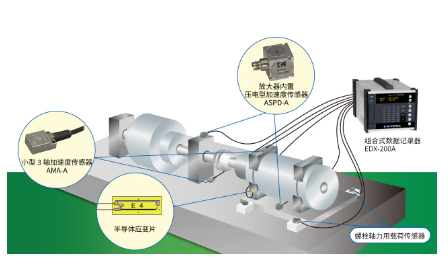

坐椅舒适性试验

使用AMA-A，可测量3轴振动加速度，以评估汽车和铁路车辆用座椅的舒适性（人体振动）。安全过载高达±19613 m/s²（±2000 G），超出设想的过载也能承受，可放心使用。

基于振动测量的预测性维护

使用ASPD-A，可构建检测旋转机械等工厂设备的异常振动的系统。小型、高灵敏度的压电式，可安装在狭小空间内，检测微小振动。另备有防水型，可用于恶劣环境。

主要规格

备注

（注）EDX-200A-4T 只适用于采取温度扩展措施的CVM-41A，
CDV-40B，CDV-40B-F，CAN-41A。
（注）安装CFV-40A 数量有受限制。
只能安装1张CFV-40A到EDX-200A-1，EDX-200A-2H
可以安装2张CFV-40A到EDX-200A-4H

产品系列

EDX-200A

EDX-200A-1 最大输入通道8，放大器卡槽数1

规格

型号名称	EDX-200A-1 带DCS-100A EDX-200A-1-1 带DCS-100A 带DCS-101A
测量对象	应变（应变片、传感器）、电压、热电偶、脉冲（F/V）、压电型加速度（内置放大器）、CAN信号
模拟输入	EDX系列用信号放大器卡应变与电压与加速度测量卡：CVM-41A 应变与电压测量卡：CDV-40B/40B-F 动态应变测量卡：DPM-42B 　　　　　　　　DPM-42B-F 　　　　　　　　DPM-42B-I 　　　　　　　　DPM-42B-I-F 热电偶卡：CTA-40A F/V转换卡：CFV-40A 电荷放大器卡：CCA-40A/40A-F CAN卡：CAN-41A 应变与电压测量绝缘卡：CDV-44AS/46AS 直流恒流放大器卡（120 Ω）：CDA-44AS 直流恒流放大器卡（350 Ω）：CDA-45AS AD转换卡：AD-40AS/40AS-F （注）CFV-40A有安装上的限制，仅可安装1张。
CAN数据输入	２端口，最多256通道的CAN卡CAN-41A （注）CAN-41A安装在最后的卡槽里。
语音备忘录输入	1通道（输入的语音备忘录可与测量数据一起记录）采用遥控器RCU-42A（选购件）播放记录的语音备忘录时，需使用数据播放软件DAS-200A（选购件）

采样

采样方式	所有通道同步
采样模式	通用：所有通道以同一个采样频率收录数据双采样：各通道可分别设置高频或低频两种采样频率收集数据

采样频率

通用采样模式	1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）
双采样模式	高速采样频率(Sf) 1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）低速采样频率(Ss) 1-2-5系列从高速采样频率1-2-5系列分频，而且Ss≤Sf/4 2n系列从高速采样频率 2n系列分频，而且Ss≤Sf/4

可测量的通道数

通用采样模式	（320000/「设定的采样频率」）的整数部分，不过最多32通道
双采样模式	（320000/「设定的采样频率」）的整数部分，不过作为采集数据的通道数最多64通道 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。
使用CAN-41A	CAN数据的通道数

可设定的采样频率

通用采样模式	（320000/「通道数」）或以下
双采样模式	高速采样频率为（320000/「通道数」）或以下 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。

数字滤波器	Butterworth滤波器（IIR）滤波器种类：低通滤波器和高通滤波器滤波器阶数：1～8 截止点的振幅比：-3 dB 衰减特性：-6 dB×N dB/oct.（N为阶数）可与放大器卡上安装的低通滤波器一同使用 CAN数据的数字滤波器不适用
数据记录	CF卡容量：128 MB～16 GB（共和推荐品）最大数据文件（可采集的数据文件）重复次数为1次时：4 GB/1数据文件重复次数为1次以上时：1 GB/1数据文件
显示器	通道状态显示LED：8个本机状态显示用LED：4个
操作开关	REC/PAUSE：开始收录/暂停收录 STOP：停止收录 BAL.：执行平衡调整 (balance) LOAD：从CF卡读取和设定条件 OPT.：执行所设定的任意功能 POWER：电源开关 USB/LAN：切换通信I/F
外部控制接头	CONT IN（遥控器用）
通信接口	USB（USB2.0 High Speed） 1个端口接头形状：B系列插座 LAN（10BASE-T，100BASE-T） 1个端口（LAN IN用以电脑通信）接头形状：RJ45模块插口
同步运行	不支持同步运行
条件设定方法	在线设定 : 通过LAN或USB接口用电脑设定离线设定 : 将CF卡里的测量条件读取到本机进行设定（设定测量条件需使用DCS-100A）
条件保存	将放大器设定条件、测量条件储存于EDX的非易失性存储器中，通电后，可按照上次的测量条件进行收录。
测量模式	手动测量、触发测量、时间间隔测量手动测量 : 由用户操作开始收录数据及停止收录，或者以所设定的数据个数来停止收录，正式测量时可记录语音备忘录触发测量 : 根据事先设定的触发条件自动收录数据（注）用CAN-41A测量卡收录到的CAN数据不能进行触发测量。时间间隔测量 : 根据事先设定的时间间隔测量条件自动收录数据双采样模式时测量模式的组合（高速采样通道－低速采样通道）手动测量－手动测量触发测量－手动测量触发测量－时间间隔测量时间间隔测量－时间间隔测量
收录开始与停止	可通过电脑、操作开关（面板）、专用遥控器来进行
平衡调整操作	可通过电脑、操作开关（面板）、专用遥控器来进行应变输入通道的平衡调整
收录数据形式	共和标准格式KS2 可利用数据分析软件（选购件）DAS-200A进行数据分析
数据回收	可通过电脑在线回收，或从CF卡将数据直接读取到电脑里离线回收
TEDS功能	仅通过电脑在线控制时对应放大器卡：CDV-40B（-F），DPM-42B（-F），DPM-42B-I（-F），CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，CVM-41A
电源	DC10～33V 接头类型：RM12BRD-4PH（广濑电机）使用DC电源或AC适配器（选购件）
消耗电流	约1.0 A（DC12 V，装入1张CDV-40B）
使用温度范围	0～50℃
使用湿度范围	20%～90%（无结露现象）
保存温度范围	-20～60℃
抗振性	49.0 m/s2 (5G)，5～55 Hz 1周期1分钟，各轴15周期(不工作时) 29.4 m/s2 (3G)，5～55 Hz 1周期1分钟，各轴15周期(工作时)
耐冲击性	294.2 m/s2(30G)/11 ms

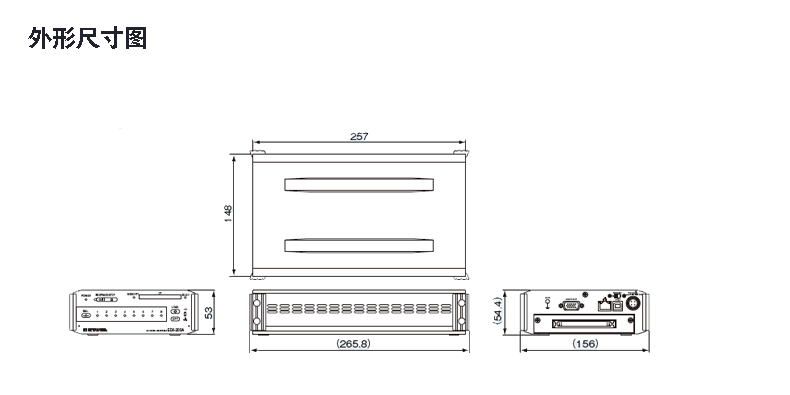

外形尺寸	148（W）×53（H）×257（D）mm 不含突起部分
重量	主机约 0.9 kg（装入1张CDV-40B 时约1.1 kg）
Compliance	Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)

标配件	DC电源电缆 P-76 USB电缆 N-38 接地线 P-72 安装在卡槽内的CF卡（1 GB） EDX附件包动态收录软件DCS-100A（DVD）* *型号名称后缀「-0」时，DCS-100A为选购件。操作说明书（日/英，DVD内）
选购件	AC适配器 UNI345-1238-AC 固定适配器遥控控制单元 RCU-42A 显示单元 EMON-20A

EDX-200A-2H 最大输入通道16，放大器卡槽数2

规格

型号名称	EDX-200A-2H 带DCS-100A EDX-200A-2H-0 EDX-200A-2H-1 带DCS-100A 带DCS-101A
测量对象	应变（应变片、传感器）、电压、热电偶、脉冲（F/V）、压电型加速度（内置放大器）、CAN信号、GPS
模拟输入	EDX系列用信号放大器卡应变与电压与加速度测量卡：CVM-41A 应变与电压测量卡：CDV-40B/40B-F 动态应变测量卡：DPM-42B 　　　　　　　　DPM-42B-F 　　　　　　　　DPM-42B-I 　　　　　　　　DPM-42B-I-F 热电偶卡：CTA-40A F/V转换卡：CFV-40A 电荷放大器卡：CCA-40A/40A-F CAN卡：CAN-41A 应变与电压测量绝缘卡：CDV-44AS/46AS 直流恒流放大器卡（120 Ω）：CDA-44AS 直流恒流放大器卡（350 Ω）：CDA-45AS AD转换卡：AD-40AS/40AS-F （注）CFV-40A有安装上的限制，仅可安装1张。
CAN数据输入	2端口，最多256通道的CAN卡CAN-41A （注）CAN-41A安装在最后的卡槽里。
语音备忘录输入	1通道（输入的语音备忘录可与测量数据一起记录）采用遥控器RCU-42A（选购件）播放记录的语音备忘录时，需使用数据播放软件DAS-200A（选购件）

采样

采样方式	所有通道同步
采样模式	通用：所有通道以同一个采样频率收录数据双采样：各通道可分别设置高频或低频两种采样频率收集数据

采样频率

通用采样模式	1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）
双采样模式	高速采样频率(Sf) 1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）低速采样频率(Ss) 1-2-5系列从高速采样频率 1-2-5系列分频，而且Ss≤Sf/4 2n系列从高速采样频率 2n系列分频，而且Ss≤Sf/4

可测量的通道数

通用采样模式	（320000/「设定的采样频率」）的整数部分，不过最多32通道
双采样模式	（320000/「设定的采样频率」）的整数部分，不过作为采集数据的通道数最多64通道 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。
使用CAN-41A	最多8通道＋CAN数据的通道数

可设定的采样频率

通用采样模式	（320000/「通道数」）或以下
双采样模式	（320000/「通道数」）或以下 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。

数字滤波器	Butterworth滤波器（IIR）滤波器的种类：低通滤波器和高通滤波器滤波器的阶数：1～8 截止点的振幅比：-3 dB 衰减特性：-6 dB×N dB/oct.（N为阶数）可与放大器卡上安装的低通滤波器一同使用 CAN数据的数字滤波器不适用
数据记录	CF卡容量：128 MB～16 GB（共和推荐品）最大数据文件（可采集的数据文件）重复次数为1次时：4 GB/1数据文件重复次数为1次以上时：1 GB/1数据文件
显示器	通道状态显示LED：16个本机状态显示用LED：7个本机状态显示用有机EL显示器：1个
操作开关	UP，DOWN：状态显示用有机EL显示器的切换 REC/PAUSE：开始收录/暂停收录 STOP：停止收录 BAL.：执行平衡调整 (balance) LOAD：从CF卡读取和设定条件 OPT.：执行所设定的任意功能 ID：设定EDX识别号码 POWER：电源开关 USB/LAN：切换通信I/F
外部控制接头	CONT IN，CONT OUT（遥控器，同步运行用）
通信接口	USB（USB2.0 High Speed） 1个端口接头形状：B系列插座 LAN（10BASE-T，100BASE-T） 2个端口（LAN IN用以电脑通信，LAN OUT用于同步运行）接头形状：RJ45模块插口
同步运行	用同步电缆（N-128）连接时的同步运行台数：8 用LAN电缆连接时的同步运行台数：8
条件设定方法	在线设定 : 通过LAN或USB接口用电脑设定离线设定 : 将CF卡里的测量条件读取到本机进行设定（设定测量条件需使用DCS-100A）
条件保存	将放大器设定条件、测量条件储存于EDX的非易失性存储器中，通电后，可按照上次的测量条件进行收录。
测量模式	手动测量 : 由用户操作开始收录数据及停止收录，或者以所设定的数据个数来停止收录，正式测量时可记录语音备忘录触发测量 : 根据事先设定的触发条件自动收录数据（注）用CAN-41A测量卡收录到的CAN数据不能进行触发测量。时间间隔测量 : 根据事先设定的时间间隔测量条件自动收录数据双采样模式时测量模式的组合（高速采样通道－低速采样通道）手动测量－手动测量触发测量－手动测量触发测量－时间间隔测量时间间隔测量－时间间隔测量
收录开始与停止	可通过电脑、操作开关（面板）、专用遥控器来进行
平衡调整操作	可通过电脑、操作开关（面板）、专用遥控器来进行应变输入通道的平衡调整
收录数据形式	共和标准格式KS2 可利用数据分析软件（选购件）DAS-200A进行数据分析
数据回收	可通过电脑在线回收，或从CF卡将数据直接读取到电脑里离线回收
TEDS功能	仅通过电脑在线控制时对应放大器卡：CDV- 40B（-F），DPM- 42B（-F），DPM-42B-I（-F），CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，CVM-41A
电源	DC10～36 V 接头类型：RM12BRD-4PH（广濑电机）使用DC电源或AC适配器（选购件）
消耗电流	约1.6 A（DC12 V，装入2张CDV-40B）
使用温度范围	0～50℃
使用湿度范围	20%～90%（无结露现象）
保存温度范围	-20～60℃
抗振性	49.0 m/s2 (5G)，5～55 Hz 1周期1分钟，各轴15周期(不工作时) 29.4 m/s2 (3G)，5～55 Hz 1周期1分钟，各轴15周期(工作时)
耐冲击性	196.1 m/s2（20G）/11 ms

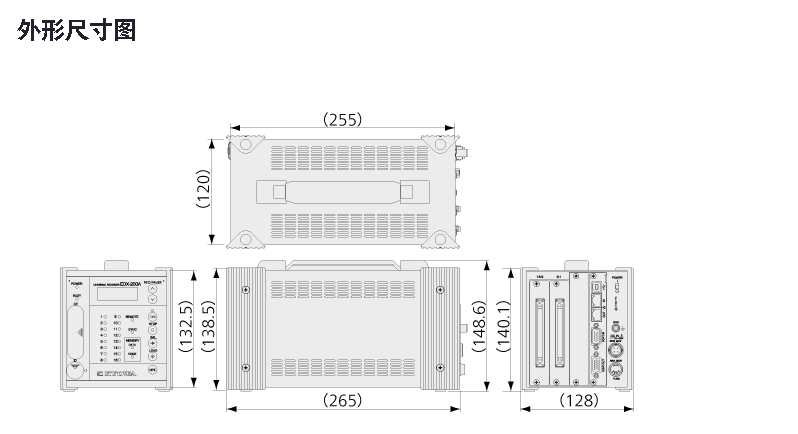

外形尺寸	120（W）×132.5（H）×255（D）mm 不含突起部分
重量	主机约1.8 kg（装入2张CDV-40B 时约2.0 kg）

标配件	DC电源电缆 P-76 USB电缆 N-38 接地线 P-72 安装在卡槽内的CF卡（1 GB） EDX附件包备用保险丝（2卡槽配额定电流5A）盖板：1块（出厂时安装在空卡槽上）动态收录软件DCS-100A（DVD）* *型号名称后缀「-0」时，DCS-100A为选购件。操作说明书（日/英，DVD内）
选购件	AC适配器 UNI345-1238-AC 固定适配器 EDX用盖板（1块）EDX1P-DUMMY 遥控控制单元 RCU-42A EDX-100A/200A瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 同步电缆 N-128

EDX-200A-4H 最大输入通道32，放大器卡槽数4

规格

型号名称	EDX-200A-4H 带DCS-100A EDX-200A-4H-0 EDX-200A-4H-1 带DCS-100A 带DCS-101A
测量对象	应变（应变片、传感器）、电压、热电偶、脉冲（F/V）、压电型加速度（内置放大器）、CAN信号、GPS
模拟输入	EDX系列用信号放大器卡应变与电压与加速度测量卡：CVM-41A 应变与电压测量卡：CDV-40B/40B-F 动态应变测量卡：DPM-42B 　　　　　　　　DPM-42B-F 　　　　　　　　DPM-42B-I 　　　　　　　　DPM-42B-I-F 热电偶卡：CTA-40A F/V转换卡：CFV-40A 电荷放大器卡：CCA-40A/40A-F CAN卡：CAN-41A 应变与电压测量绝缘卡：CDV-44AS/46AS 直流恒流放大器卡（120 Ω）：CDA-44AS 直流恒流放大器卡（350 Ω）：CDA-45AS AD转换卡：AD-40AS/40AS-F （注）CFV-40A有安装上的限制，仅可安装2张。
CAN数据输入	2端口，最多256通道的CAN卡CAN-41A （注）CAN-41A安装在最后的卡槽里。
语音备忘录输入	1通道（输入的语音备忘录可与测量数据一起记录）采用遥控器RCU-42A（选购件）播放记录的语音备忘录时，需使用数据播放软件DAS-200A（选购件）

采样

采样方式	所有通道同步
采样模式	通用：所有通道以同一个采样频率收录数据双采样：各通道可分别设置高频或低频两种采样频率收集数据

采样频率

通用采样模式	1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）
双采样模式	高速采样频率(Sf) 1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）低速采样频率(Ss) 1-2-5系列从高速采样频率 1-2-5系列分频，而且Ss≤Sf/4 2n系列从高速采样频率 2n系列分频，而且Ss≤Sf/4

可测量的通道数

通用采样模式	（320000/「设定的采样频率」）的整数部分，不过最多32通道
双采样模式	（320000/「设定的采样频率」）的整数部分，不过作为采集数据的通道数最多64通道 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。
使用CAN-41A	最多24通道＋CAN数据的通道数

可设定的采样频率

通用采样模式	（320000/「通道数」）或以下
双采样模式	（320000/「通道数」）或以下 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。

数字滤波器	Butterworth滤波器（IIR）滤波器的种类：低通滤波器和高通滤波器滤波器的阶数：1～8 截止点的振幅比：-3 dB 衰减特性：-6 dB×N dB/oct.（N为阶数）可与放大器卡上安装的低通滤波器一同使用 CAN数据的数字滤波器不适用
数据记录	CF卡容量：128 MB～16 GB（共和推荐品）最大数据文件（可采集的数据文件）重复次数为1次时：4 GB/1数据文件重复次数为1次以上时：1 GB/1数据文件
显示器	通道状态显示LED：32个本机状态显示用LED：7个本机状态显示用有机EL显示器：1个
操作开关	UP，DOWN：状态显示用有机EL显示器的切换 REC/PAUSE：开始收录/暂停收录 STOP：停止收录 BAL.：执行平衡调整 (balance) LOAD：从CF卡读取和设定条件 OPT.：执行所设定的任意功能 ID：设定EDX识别号码 POWER：电源开关 USB/LAN：切换通信I/F
外部控制接头	CONT IN，CONT OUT（遥控器，同步运行用）
通信接口	USB（USB2.0 High Speed） 1个端口接头形状：B系列插座 LAN（10BASE-T，100BASE-T） 2个端口（LAN IN用以电脑通信，LAN OUT用于同步运行）接头形状：RJ45模块插口
同步运行	用同步电缆（N-128）连接时的同步运行台数：8 用LAN电缆连接时的同步运行台数：8
条件设定方法	在线设定 : 通过LAN或USB接口用电脑设定离线设定 : 将CF卡里的测量条件读取到本机进行设定（设定测量条件需使用DCS-100A）
条件保存	将放大器设定条件、测量条件储存于EDX的非易失性存储器中，通电后，可按照上次的测量条件进行收录。
测量模式	手动测量 : 由用户操作开始收录数据及停止收录，或者以所设定的数据个数来停止收录，正式测量时可记录语音备忘录触发测量 : 根据事先设定的触发条件自动收录数据（注）用CAN-41A测量卡收录到的CAN数据不能进行触发测量。时间间隔测量 : 根据事先设定的时间间隔测量条件自动收录数据双采样模式时测量模式的组合（高速采样通道－低速采样通道）手动测量－手动测量触发测量－手动测量触发测量－时间间隔测量时间间隔测量－时间间隔测量
收录开始与停止	可通过电脑、操作开关（面板）、专用遥控器来进行
平衡调整操作	可通过电脑、操作开关（面板）、专用遥控器来进行应变输入通道的平衡调整
收录数据形式	共和标准格式KS2 可利用数据分析软件（选购件）DAS-200A进行数据分析
数据回收	可通过电脑在线回收，或从CF卡将数据直接读取到电脑里离线回收
TEDS功能	仅通过电脑在线控制时对应放大器卡：CDV- 40B（-F），DPM- 42B（-F），DPM-42B-I（-F），CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，CVM-41A
电源	DC10～36 V 接头类型：RM12BRD-4PH（广濑电机）使用DC电源或AC适配器（选购件）
消耗电流	约2.6 A（DC12 V，装入4张CDV-40B）
使用温度范围	0～50℃
使用湿度范围	20%～90%（无结露现象）
保存温度范围	-20～60℃
抗振性	49.0 m/s2 (5G)，5～55 Hz 1周期1分钟，各轴15周期(不工作时) 29.4 m/s2 (3G)，5～55 Hz 1周期1分钟，各轴15周期(工作时)
耐冲击性	196.1 m/s2（20G）/11 ms

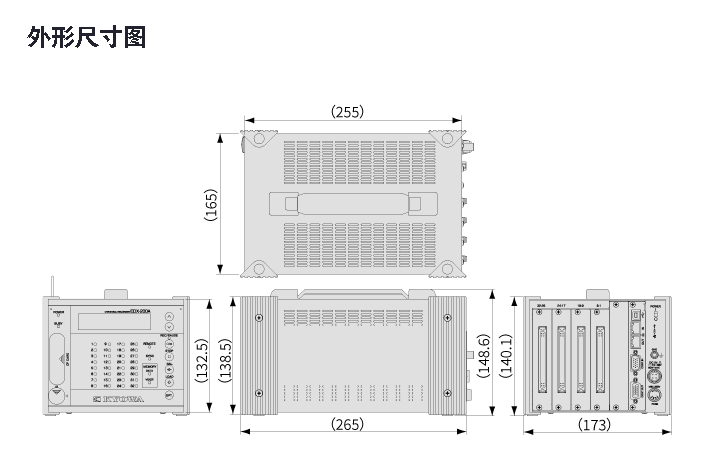

外形尺寸	165（W）×132.5（H）×255（D）mm 不含突起部分
重量	主机约2.1 kg（装入4张CDV-40B 时约2.6 kg）

标配件	DC电源电缆 P-76 USB电缆N-38 接地线 P-72 安装在卡槽内的CF卡（1 GB） EDX附件包备用保险丝（4卡槽配额定电流8A）盖板：3块（出厂时安装在空卡槽上）动态收录软件DCS-100A（DVD）* *型号名称后缀「-0」时，DCS-100A为选购件。操作说明书（日/英，DVD内）
选购件	AC适配器 UUNI360-1540-AC 固定适配器 EDX用盖板（1块）EDX1P-DUMMY 遥控控制单元 RCU-42A EDX-100A/200A瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 同步电缆 N-128

EDX-200A-4T 最大输入通道32，放大器卡槽数4，使用温度范围-20～65℃

规格

型号名称	EDX-200A-4T 带DCS-100A EDX-200A-4T-0 EDX-200A-4T-1 带DCS-100A 带DCS-101A
测量对象	应变（应变片、传感器）、电压、热电偶、脉冲（F/V）、压电型加速度（内置放大器）、CAN信号、GPS
模拟输入	EDX系列用信号放大器卡可以安装1张CFV-40A卡（注）EDX-200A-4T只适用于采取温度扩展措施的 CVM-41A，CDV-40B，CDV-40B-F。不可拔出、插入信号放大器卡。
CAN数据输入	2端口，最多256通道的CAN卡CAN-41A （注）CAN-41A安装在最后的卡槽里。 EDX-200A-4T只适用于采取温度扩展措施的 CAN-41A. 不可拔出、插入CAN卡。
语音备忘录输入	1通道（输入的语音备忘录可与测量数据一起记录）采用遥控器RCU-42A（选购件）播放记录的语音备忘录时，需使用数据播放软件DAS-200A（选购件）

采样

采样方式	所有通道同步
采样模式	通用：所有通道以同一个采样频率收录数据双采样：各通道可分别设置高频或低频两种采样频率收集数据

采样频率

通用采样模式	1-2-5系列 1Hz～100 kHz 1Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）
双采样模式	高速采样频率(Sf) 1-2-5系列 1 Hz～100 kHz 1 Hz～2 kHz（CAN-41A测量数据时） 2n系列 2～65536 Hz 2～2048 Hz（CAN-41A测量数据时）低速采样频率(Ss) 1-2-5系列从高速采样频率 1-2-5系列分频，而且Ss≤Sf/4 2n系列从高速采样频率 2n系列分频，而且Ss≤Sf/4

可测量的通道数

通用采样模式	320000/「设定的采样频率」的整数部分，不过最多32通道
双采样模式	320000/「设定的采样频率」的整数部分，不过最多64通道再则，※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。
使用CAN-41A	最多24通道＋CAN数据的通道数

可设定的采样频率

通用采样模式	（320000/「通道数」）或以下
双采样模式	（320000/「通道数」）或以下 ※关于设定为【高速+低速】的通道，每个通道的采集数据通道为2个。

数字滤波器	Butterworth滤波器（IIR）滤波器的种类：低通滤波器和高通滤波器滤波器的阶数：1～8 截止点的振幅比：-3 dB 衰减特性：-6dB×N dB/oct.（N为阶数）可与放大器卡上安装的低通滤波器一同使用 CAN数据的数字滤波器不适用
数据记录	CF卡容量：128 MB～16 GB（共和推荐品）最大数据文件（可采集的数据文件）重复次数为1次时：4 GB/1数据文件重复次数为1次以上时：1 GB/1数据文件
显示器	通道状态显示LED：32个本机状态显示用LED：7个本机状态显示用有机EL显示器：1个
操作开关	UP，DOWN：状态显示用有机EL显示器的切换 REC/PAUSE：开始收录/暂停收录 STOP：停止收录 BAL.：执行平衡调整 (balance) LOAD：从CF卡读取和设定条件 OPT.：执行所设定的任意功能 ID：设定EDX识别号码 POWER：电源开关 USB/LAN：切换通信I/F
外部控制接头	CONT IN，CONT OUT（遥控器，同步运行用）
通信接口	USB（USB2.0 High Speed） 1个端口接头形状：B系列插座 LAN（10BASE-T，100BASE-T） 2个端口（LAN IN用以电脑通信，LAN OUT用于同步运行）接头形状：RJ45模块插口
同步运行	用同步电缆（N-128）连接时的同步运行台数：8 用LAN电缆连接时的同步运行台数：8
条件设定方法	在线设定 : 通过LAN或USB接口用电脑设定离线设定 : 将CF卡里的测量条件读取到本机进行设定（设定测量条件需使用DCS-100A）
条件保存	将放大器设定条件、测量条件储存于EDX的非易失性存储器中，通电后，可按照上次的测量条件进行收录。
测量模式	手动测量 : 由用户操作开始收录数据及停止收录，或者以所设定的数据个数来停止收录，正式测量时可记录语音备忘录触发测量 : 根据事先设定的触发条件自动收录数据（注）用CAN-41A测量卡收录到的CAN数据不能进行触发测量。时间间隔测量 : 根据事先设定的时间间隔测量条件自动收录数据双采样模式时测量模式的组合（高速采样通道－低速采样通道）手动测量－手动测量触发测量－手动测量触发测量－时间间隔测量时间间隔测量－时间间隔测量
收录开始与停止	可通过电脑、操作开关（面板）、专用遥控器来进行
平衡调整操作	可通过电脑、操作开关（面板）、专用遥控器来进行应变输入通道的平衡调整
收录数据形式	共和标准格式KS2 可利用数据分析软件（选购件）DAS-200A进行数据分析
数据回收	可通过电脑在线回收，或从CF卡将数据直接读取到电脑里离线回收
TEDS功能	仅通过电脑在线控制时对应放大器卡：CVM-41A，CDV-40B，CDV-40B-F
电源	DC10～36 V 接头类型：RM12BRD-4PH（广濑电机）使用DC电源或AC适配器（选购件）
消耗电流	约2.6 A（DC12 V，装入4张CDV-40B）
使用温度范围	-20～65℃
使用湿度范围	20%～90%（无结露现象）
保存温度范围	-30～70℃
抗振性	49.0 m/s2 (5G)，5～55 Hz 1周期1分钟，各轴15周期(非动作时) 29.4 m/s2 (3G)，5～55 Hz 1周期1分钟，各轴15周期(动作时)
耐冲击性	196.1 m/s2（20G）/11 ms

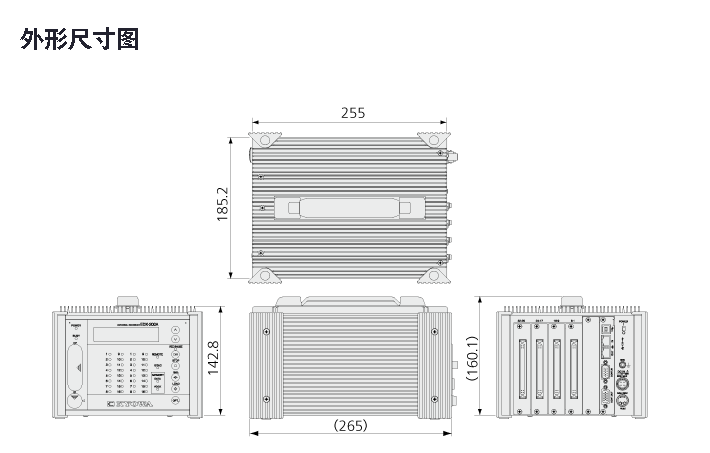

外形尺寸	185.2（W）×142.8（H）×255（D）mm 不含突起部分
重量	主机约3.7 kg（装入4张CDV-40B 时约4.2 kg）

标配件	DC电源电缆 P-76 USB电缆 N-38 接地线 P-72 安装在卡槽内的CF卡（1 GB）备用保险丝（额定电流8 A） EDX附件包动态收录软件DCS-100A（DVD）* *型号名称后缀「-0」时，DCS-100A为选购件。操作说明书（日/英，DVD内）
选购件	AC适配器 UNI360-1540-AC 固定适配器 EDX用盖板（1块）EDX1P-DUMMY 遥控控制单元 RCU-42A 显示单元 EMON-20A 同步电缆 N-128

关键词:

应变采集仪

应力应变采集仪

日本共和采集仪

KYOWA应变采集仪

日本KYOWA采集仪

日本KYOWA 采集器

EDX-200A

EDX-100A

EDX-200A-1

EDX-200A-4H
