采样摩尔纹相机DSMC-100A M1

                        采样摩尔纹相机 DSMC-100A M1

                                                -----非接触位移测量装置

DSMC-100A-2 M1



本非接触式位移测量系统使用摩尔纹采样法，利用二维网格图像的相位分析法根据单次图像求出二种成分的相位，并平均周围的像素进行测量位移。

远程使用相机简单地测量XYZ位移

包括各种构造物的纵深方向在内，1台相机能同时高速测量多点的微小位移。

使用本产品可对桥梁等大型基础设施构造物进行远程、非接触监控。

特点

• 通过高速摄影（最大500 fps）采集位移
• 1台相机最多可同时测量16点
• 测量后可立即确认结果
• 支持最多3台相机同步测量
• 能以任意周期进行测量

·无需高难度的技术即可操作相机

·使用已知的目标模式，无需校正

·只需安装对象网格片，无需进行电缆布线和加工



什么是摩尔纹采样法?

实施基础设施结构、工业机械等的位移和振动测量，确认设备的健全性以及施工情况、生产情况。

实施健康诊断时，有些情况下需要同时测量多个位置的位移和振动，此时经常使用接触式千分表、振动传感器以及非接触式激光位移计等。使用接触式位移计和非接触式位移计时，每个测量点都需要1台传感器，测量点较多时，需要耗费大量的时间和费用进行准备。此外，很多情况下受机械本体和传感器固定部位等的振动影响，各测量点间的相对位移和振动的测量困难。因此，需要一种可以高效且便捷地测量多点的位移和振动的方法。“采样摩尔纹相机”可以解决这些问题。

采样摩尔纹相机是利用摩尔纹采样法并使用相机图像的测量方法。作为二维网格图像的相位分析法之一，可以根据单次图像求出二种成分的相位。其包含将周围的像素平均化的处理，因此耐噪讯性强，可以实现0.001mm分辨率的测量精度，能够应对初期的现象。

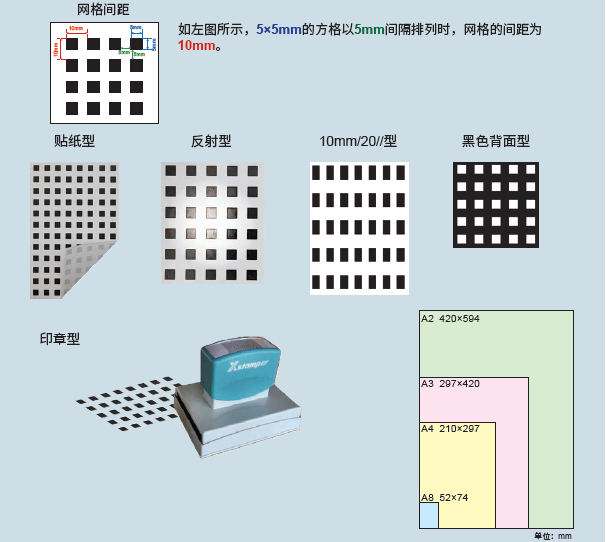

1台相机可以测量16个点的位移，构成简单，只需将网格状的对象网格片贴到测量对象物体上即可。

测量示意图

采样摩尔纹相机的优势

系统构成

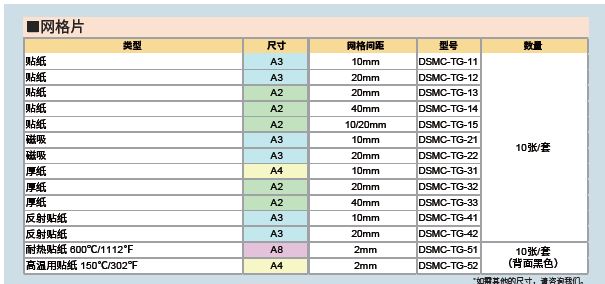

标准套件

零售品

专用软件

应用案例

冲压模具位移测量

使用DSMC-100A，可检测模具的运动和位移，确认沉入量的偏差。有助于提高产品的尺寸精度和质量。也可以隔着玻璃拍摄。

桥梁位移测量

使用DSMC-100A，1台相机最多可同时测量16点。可实时确认动态位移、振动的测量结果。

其他应用案例图片

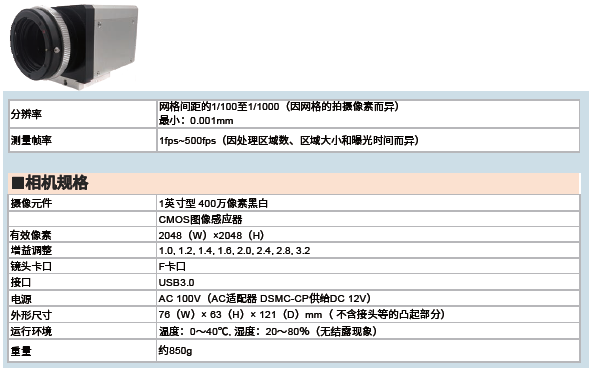

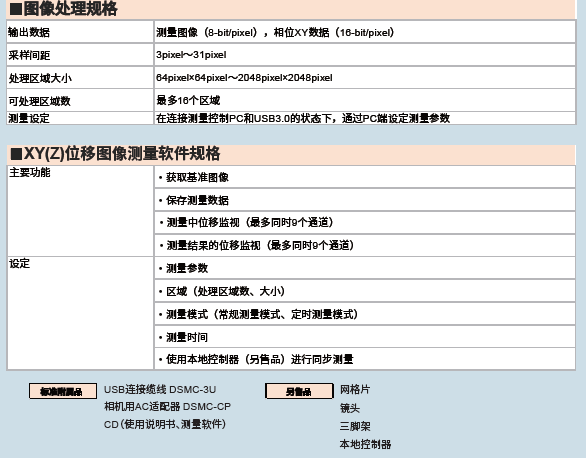

规格
