数据记录器 数据采集仪 UCAM-80A
特点：
●保存长期的测量数据在内存里
●用U盘方便回收保存数据
●测量通道最多可达1000通道
●通过0.1×10⁻⁶应变量的高分辨率, 最大测量20000×10⁻⁶ 应变量（全桥法）
应用案例：
因接近施工而产生的变形的测量
使用UCAM-80A，可在接近现有结构物进行施工时根据施工进度测量靶值的变形，实现施工期间的安全管理。 与以往机型（UCAM-60A/B）相比，内置存储器得到增强，可实现长时间的多点测量。

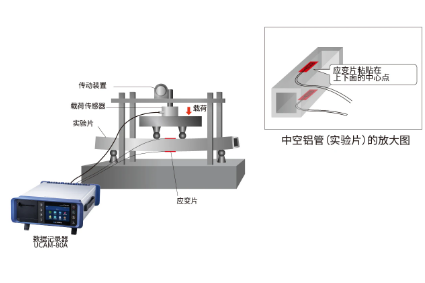

中空铝制棱柱管的强度测量
使用UCAM-80A，可进行高精度、大应变测量，从弹性域到塑性域均可测量。 还配备了内置打印机，可当场打印测量结果。
主要规格;
构成
【数据记录器（主机）】
UCAM-80A
【专用扫描单元（选购件） 】
USS-81A（TEDS对应）
USS-82A（带NDIS4102（7针）接头，TEDS对应）（※1）
USS-83A（土木测量用，带雷击保护器，TEDS对应）
※专用扫描单元1台可测量10通道
1台主机最多可安装3台专用扫描单元
【扫描仪】
USB-80A
【外部输入输出单元】
UIO-80A
【控制软件】
UCS-80A
产品系列：
UCAM-80A 数据记录器
规格
测量对象与连接扫描仪
|
测量对象
|
应变片、应变片式传感器（可连接TEDS对应品）、直流电压、直流电流、带测温功能土木传感换器、电位器式传感器、温度（热电偶-白金测温电阻体）
|
|
可连接的扫描单元（安装在主机上）
|
USM-81A，USM-82A，USM-83A
|
|
可连接的外部扫描仪
|
USB-80系列，USB-70系列
|
|
测量对象与连接扫描仪
|
【测量对象：应变片、应变片式传感器】（注1）
・1/4桥法： 120 Ω，240 Ω，350 Ω
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
・1/4桥法（准确补偿法）： 120 Ω，350 Ω
连接扫描仪：
＜扫描单元＞
USM-81A、USM-82A、USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
・半桥法 60～1000 Ω：工作-补偿法、工作-工作法
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
・半桥法 60～1000 Ω：共同补偿法
连接扫描仪：
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
・全桥法（注2）60～1000 Ω（对边工作法、全桥法）
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
【测量对象：土木用変換器】
・全桥法120 Ω （直流电流）
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
・全桥法350 Ω（直流电流）
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
・全桥法350 Ω（带测温功能的传感器）
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
【测量对象：电压】
・直流电压
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
【测量对象：电流】
・直流电流
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
【测量对象：温度】
・热电偶：K（CA），T（CC），E（CRC），J（IC），R
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
・铂电阻温度计：Pt100（新JIS），JPt100（旧JIS）
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
【测量对象：电位器式传感器】
连接扫描仪：
＜扫描单元＞
USM-81A，USM-82A，USM-83A
USS-61B (注3)，USS-62B (注3)，USS-63B (注3)
＜外部扫描仪＞
一般应变测量用：USB-80A-10，USB-80A-20，USB-70A-10，USB-70B-10，USB-70A-20，USB-70B-20
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
【测量对象：雷击保护器】
连接扫描仪：
＜扫描单元＞
USM-83A，USS-63B (注3)
＜外部扫描仪＞
土木测量用：USB-80A-30，USB-70A-30，USB-70B-30
注1）不可直接连接有遥感的传感器
注2）高分辨率模式时为120～1000 Ω
注3）不可安装附带的端子盖板。安装在UCAM-80A中使用时需要校准（收费）
|
|
输入通道数
|
安装扫描单元时 最多30
连接外部扫描仪时 最多1000
扫描单元+外部扫描仪 最多1000
|
|
扫描速度
|
扫描单元（标准模式）
电源频率（50 Hz/ 60 Hz地域）：50 ms/通道
扫描单元（高分辨率模式）
电源频率（50 Hz/ 60 Hz地域）：280 ms/通道
扫描单元（高速模式）
电源频率（50 Hz地域）：20 ms/通道
电源频率（60 Hz地域）：16.7 ms/通道
USB-80／USB-70（仅仅标准模式）
电源频率（50 Hz地域）：60 ms/通道
电源频率（60 Hz地域）：58.4 ms/通道
※上表记载的数值为各条件下的标准（最快）扫描速度，除上述以外，还可以分别进行以下设定
0.28 s/通道，0.5 s/通道，1 s/通道，2 s/通道，5 s/通道，10 s/通道
※反复测量间隔（测量通道数×扫描速度）+数据处理时间（5秒以下）
数据处理时间不定（受测量条件、环境影响而变化）
数据处理时间为不打印时
※标准模式及高分辨率模式可按每个通道设定
※高速模式为全通道一同设定，不能按每个通道设定
＜测量对象与扫描模式＞
测量对象：应变（应变片、传感器）
扫描速度：标准模式，高分辨率模式，高速模式
测量对象：电压·电流
扫描速度：标准模式，高速模式
测量对象：带测温功能的土木传感器
扫描速度：标准模式
测量对象：温度（TC，Pt）
扫描速度：标准模式
测量对象：电位器式传感器
扫描速度：标准模式，高速模式
※高分辨率模式及高速模式只能在扫描单元测量，USB-80/USB-70系列不可测量
※高分辨率模式及高速模式时，应变量仅限全桥法
50 ms/通道 （标准模式）
280 ms/通道 （高分辨率模式）
20 ms/通道 （高速模式）
【扫描单元对应的扫描速度】
专用扫描单元（标准模式）：
电源频率为50 Hz或60 Hz时，均为50 ms/通道
专用扫描单元（高分辨率模式）：
电源频率为50 Hz或60 Hz时，均为280 ms/通道
专用扫描单元（高速模式）：
电源频率为50 Hz或60 Hz时，均为20 ms/通道
专用扫描单元（标准模式）：
电源频率为50 Hz时，60 ms/通道
电源频率为60 Hz时，58.4 ms/通道
注1）上述数值是在各种条件下的标准（最高）扫描速度
除了上述数值外，还可以做如下设定：
0.28 s/通道，0.5 s/通道，1 s/通道，2 s/通道，5 s/通道，10 s/通道
注2）高分辨率模式及高速模式只能在专用扫描单元设定
高分辨率模式时，可在每一个通道设定
高速模式仅在专用扫描单元上一起设定
注3）反复测量间隔为（测量通道数 × 扫描速度）+ 数据处理时间（2～20 s）
数据处理时间不定，随测量条件和环境变化
【测量对象对应的扫描速度】
应变（应变片、传感器）
标准模式：50 ms/通道
高分辨率模式：280 ms/通道
高速模式：20 ms/通道
电压电流
标准模式：50 ms/通道
高速模式：20 ms/通道
带测温功能的土木传感器
标准模式：50 ms/通道
温度（TC，Pt）
标准模式：50 ms/通道
电位器式传感器
标准模式：50 ms/通道
高速模式：20 ms/通道
注1）高分辨率模式时，仅为全桥法
注2）高速模式仅用于应变片的全桥法、电压、电流、电位器式传感器
|
|
动作模式
|
实时测量、监视测量、自动测量
|
|
测量功能
|
初始值（测量值保存为初始值）
原始值（没有减去初始值）
计量值（测量值 = 原始值 - 初始值）
※ 全通道一同设定
|
|
系数运算功能
|
校准系数等的乘法功能，TEDS的校准
测量值的物理量转换，可缩放及补正
|
|
单位
|
59种
|
|
自动测量功能
|
触发测量（相对值或绝对值的触发开始测量）
时间间隔测量（按已设定的时间间隔进行测量）
触发时间间隔测量（上述触发测量和时间间隔测量的组合）
|
|
叠加量程测量
|
仅限单一通道
|
|
存储功能
|
内置内存
容量：约1.8 GB
|
应变测量(标准模式)
|
恒压电桥电源
|
约DC 2 V 或5 V
|
|
恒流电桥电源
|
约5.7 mA （电桥电阻350 Ω时）
约16.7 mA （电桥电阻120 Ω时）
|
|
扫描速度
|
50 ms/通道
|
|
应变率
|
2.00固定（通过系数运算功能，可补正2.00/Ks）
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
测量范围：0～±50000×10-6应变量
分辨率：1×10-6应变量
精度：
扫描单元测量时
（显示值的0.05％＋1）×10-6应变量
USB-80/USB-70测量时
（显示值的0.07％＋2）×10-6应变量
测量范围：±50000～±500000×10-6应变量
分辨率：10×10-6应变量
精度：
扫描单元测量时
（显示值的0.05％＋10）×10-6应变量
USB-80/USB-70测量时
（显示值的0.07％＋20）×10-6应变量
※自动量程功能自动切换对应测量范围的分辨率、精度。
※恒压电桥电源DC 约5 V只能在扫描单元测量
|
应变测量(高分辨率模式)
|
恒压电桥电源
|
约DC 5 V
|
|
恒流电桥电源
|
约14.3 mA（电桥电阻 350 Ω时）
|
|
扫描速度
|
280 ms/通道
|
|
应变率
|
2.00固定（通过系数运算功能，可补正2.00/Ks）
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
测量范围：0～±20000×10-6应变量
分辨率：0.1×10-6应变量
精度：（显示值的0.05％＋0.3）×10-6应变量
测量范围：±20000～±200000×10-6应变量
分辨率：1×10-6应变量
精度：（显示值的0.05％＋3）×10-6应变量
※仅全桥法 （电桥电阻 120~1000 Ω）
※恒流电桥电源时，电桥电阻仅为350 Ω
※只能在专用扫描单元测量
※自动量程功能自动切换对应测量范围的分辨率、精度。
|
应变测量(高速模式)
|
恒压电桥电源
|
约DC 2 V
|
|
恒流电桥电源
|
约5.7 mA（电桥电阻 350 Ω时）
约16.7 mA（电桥电阻120 Ω时）
|
|
扫描速度
|
20 ms/通道（50 Hz 地域），16.7 ms/通道（60 Hz 地域）
|
|
应变率
|
2.00固定（通过系数运算功能，可补正2.00/Ks）
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
测量范围：0～±50000×10-6应变量
分解能：1×10-6应变量
精度：±（显示值的0.08％＋3）×10-6应变量
测量范围：±50000～±500000×10-6应变量
分解能：10×10-6应变量
精度：±（显示值的0.08％＋30）×10-6应变量
注1）仅全桥法( 电桥电阻120～1000 Ω)
注2）只能在专用扫描单元设定
注3）自动量程功能将自动切换对应测量范围的分别率、精度。
|
电压测量(标准模式)
|
扫描速度
|
50 ms/通道
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
[通道模式：V/500 mV]
测量范围：0～±50.000 mV
分辨率：1 μV
精度：
扫描单元测量时
±（显示值的0.05%＋0.003) mV
USB-80/USB-70测量时
±（显示值的0.07%＋0.004) mV
输入电阻：10 MΩ或以上
通道模式：V/500 mV
测量范围：±50.00～±500.00 mV
分辨率：10 μV
精度：±(显示值的0.05％+0.03) mV
输入电阻：10 MΩ或以上
通道模式：V/50 V
测量范围：0～±5.0000 V
分辨率：100 μV
精度：±(显示值的0.05％+0.0002) V
输入电阻：1 MΩ或以上
通道模式：V/50 V
测量范围：±5.000～±50.000 V
分辨率：1 mV
精度：±(显示值的0.05％+0.002) V
输入电阻：1 MΩ或以上
注）自动量程功能将自动切换对应测量范围的分别率、精度。
|
电压测量(高速模式)
|
扫描速度
|
20 ms/通道（50 Hz地区）
16.7 ms/通道（60 Hz地区）
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
[通道模式：V/500 mV]
测量范围：0～±50.000 mV
分辨率：1 μV
精度：±(显示值的0.08％+0.006) mV
输入电阻：10 MΩ或以上
测量范围：±50.00～±500.00 mV
分辨率：10 μV
精度：±(显示值的0.08+0.06) mV
输入电阻：10 MΩ或以上
[通道模式：V/50 V]
测量范围：0～±5.0000 V
分辨率：100 μV
精度：±(显示值的0.08％+0.0006) V
输入电阻：1 MΩ或以上
测量范围：±5.000～±50.000 V
分辨率：1 mV
精度：±(显示值的0.08％+0.006) V
输入电阻：1 MΩ或以上
※只能在扫描单元测量
※自动量程功能自动切换对应测量范围的分辨率、精度。
|
电流测量(标准模式)
|
扫描速度
|
50 ms/通道
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
通道模式：I/50 mA
测量范围：0～±50.00 mA
分辨率：10 μA
精度：
扫描单元测量时
±（显示值的0.05%＋0.01) mA
USB-80/USB-70测量时
±（显示值的0.07%＋0.02) mA
※需要外部分流电阻器250Ω（高精度）
※精度不包含分流电阻精度。
|
电流测量(高速模式)
|
扫描速度
|
20 ms/通道（50 Hz地区）
16.7 ms/通道（60 Hz地区）
|
|
初始值记忆范围
|
与测量范围相同
|
|
测量范围、分辨率、精度
|
[通道模式：I/50 mA]
测量范围：0～±50.00 mA
分辨率：10 μA
精度：±（显示值的0.08%＋0.01) mA
※只能在扫描单元测量
※需要外部分流电阻器250 Ω（高精度）
※精度不包含分流电阻精度
|
热电偶温度测量(标准模式)
|
扫描速度
|
50 ms/通道
|
|
测量范围、分辨率、精度
|
【种类：K】
测量范围：-200.0～1230.0℃
分辨率：0.1℃
精度：
外部基准接点补偿时 注1
扫描单元测量时
・测量温度-50℃或以上时
±（显示值的0.05%＋0.4)℃或以内
・测量温度不足-50℃时
±（显示值的0.1%＋0.5)℃或以内
内部基准接点补偿时 注2
●周围温度15～35℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋0.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋1.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋1.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋1.2)℃或以内
●周围温度0～50℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋1.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋2.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋2.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋2.2)℃或以内
【种类：T】
测量范围：-200.0～400.0℃
分辨率：0.1℃
精度：
外部基准接点补偿时 注1
扫描单元测量时
・测量温度-50℃或以上时
±（显示值的0.05%＋0.4)℃或以内
・测量温度不足-50℃时
±（显示值的0.1%＋0.5)℃或以内
内部基准接点补偿时 注2
●周围温度15～35℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋0.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋1.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋1.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋1.2)℃或以内
●周围温度0～50℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋1.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋2.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋2.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋2.2)℃或以内
【种类：E】
测量范围：-200.0～660.0℃
分辨率：0.1℃
精度：
外部基准接点补偿时 注1
扫描单元测量时
・测量温度-50℃或以上时
±（显示值的0.05%＋0.4)℃或以内
・测量温度不足-50℃时
±（显示值的0.1%＋0.5)℃或以内
内部基准接点补偿时 注2
●周围温度15～35℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋0.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋1.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋1.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋1.2)℃或以内
●周围温度0～50℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋1.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋2.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋2.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋2.2)℃或以内
【种类J】
测量范围：-200.0～870.0℃
分辨率：0.1℃
精度：
外部基准接点补偿时 注1
扫描单元测量时
・测量温度-50℃或以上时
±（显示值的0.05%＋0.4)℃或以内
・测量温度不足-50℃时
±（显示值的0.1%＋0.5)℃或以内
内部基准接点补偿时 注2
●周围温度15～35℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋0.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋1.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋1.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋1.2)℃或以内
●周围温度0～50℃
扫描单元测量时
・测量温度-50℃或以上时 ±（显示值的0.05%＋1.9)℃或以内
・测量温度不足-50℃时 ±（显示值的0.1%＋2.0)℃或以内
USB-80/USB-70测量时
・测量温度-50℃或以上时 ±（显示值的0.07%＋2.1)℃或以内
・测量温度不足-50℃时 ±（显示值的0.14%＋2.2)℃或以内
【种类：R】
测量范围：0～1760.0℃
分辨率：0.1℃
精度：
外部基准接点补偿时 注1
扫描单元测量时
・测量温度+150℃或以上时
±（显示值的0.05%＋1.4)℃或以内
・测量温度不足+150℃时
±（显示值的0.1%＋2.0)℃或以内
USB-80/USB-70测量时
・测量温度+150℃或以上时
±（显示值的0.07%＋2.0)℃或以内
・测量温度不足+150℃时
±（显示值的0.14%＋2.8)℃或以内
内部基准接点补偿时 注2
●周围温度15～35℃
扫描单元测量时
・测量温度+150℃或以上时 ±（显示值的0.05%＋1.9)℃或以内
・测量温度不足+150℃时 ±（显示值的0.1%＋2.5)℃或以内
USB-80/USB-70测量时
・测量温度+150℃或以上时 ±（显示值的0.07%＋2.5)℃或以内
・测量温度不足+150℃时 ±（显示值的0.14%＋3.3)℃或以内
●周围温度0～50℃
扫描单元测量时
・测量温度+150℃或以上时 ±（显示值的0.05%＋2.9)℃或以内
・测量温度不足+150℃时 ±（显示值的0.1%＋3.5)℃或以内
USB-80/USB-70测量时
・测量温度+150℃或以上时 ±（显示值的0.07%＋3.5)℃或以内
・测量温度不足+150℃时 ±（显示值的0.14%＋4.3)℃或以内
注1）精度不含内部基准接点的精度
注2）输入端子温度平衡时
※基准接点补偿器可或以内部、外部切换
热电偶电阻1k Ω以下
基准热电动势基于日本工业标准JIS C 1602:2015和国际标准IEC 60584-1:2013
|
带测温功能土木传感器的 温度测量（标准模式）
|
扫描速度
|
50 ms/通道
|
|
测量范围、分辨率、精度
|
测量范围：-50.0～200.0℃
分辨率：0.1℃
精度：
扫描单元测量时
±0.5℃或以内
USB-80/USB-70测量时
±0.7℃或以内
※1通道可以同时测量对象的物理量和温度
※应变测量时，请看应变测量规格项目
|
铂热电阻温度测量(标准模式)
|
扫描速度
|
50 ms/通道
|
|
测量范围、分辨率、精度
|
【种类：Pt100】
测量范围：-200.0～850.0℃
分辨率：0.1℃
精度：
扫描单元测量时
±0.3℃或以内
USB-80/USB-70测量时
±0.4℃或以内
【种类：JPt100】
测量范围：-200.0～510.0℃
分辨率：0.1℃
精度：
扫描单元测量时
±0.3℃或以内
USB-80/USB-70测量时
±0.4℃或以内
注）接线方式为3 线式
基准电阻值基于日本工业标准JIS C1604:2013和国际标准IEC 60751:2008
（JPt100即JIS C1604:1989）
|
电位器式传感器测量(标准模式)
|
扫描速度
|
50 ms/通道
|
|
初始值记忆范围
|
与测量范围相同
|
|
传感器电源
|
约DC 2 V
|
|
电位器电阻
|
1 kΩ～10 kΩ
|
|
测量范围、分辨率、精度
|
通道模式：POT.
测量范围：0～±50.00％
分辨率：0.01％
精度：
扫描单元测量时
±0.1%FS或以内
USB-80/USB-70测量时
±0.14%FS或以内
|
电位器式传感器测量(高速模式)
电位器式传感器测量 (高速模式)
电位器式传感器测量(高速模式)
|
传感器电源
|
约DC 2 V
|
|
电位器电阻
|
1 kΩ～10 kΩ
|
|
测量范围、分辨率、精度
|
通道模式：POT.
测量范围：0～±50.00％
分辨率：0.01％
精度：±0.1%FS或以内
※只能在扫描单元测量
|
|
温度稳定性
|
零点 : 应变4G模式 ±0.1×10-6 应变/°C 或以内
电压 500 mV模式 ±0.1 µV/°C 或以内
电压 50 V模式 ±10 µV/°C 或以内
热电偶K，T，E，J模式 ±0.02 °C/°C 或以内
热电偶R模式 ±0.14 °C/°C 或以内
白金电阻体模式 ±0.01°C/°C 或以内
电位器模式 ±0.001%/°C 或以内
灵敏度 : ±0.01％/℃或以内
|
|
内置时钟
|
内置实时时钟（备份电池）
精度：20 秒/月（周围温度25℃）
|
|
显示
|
5英寸彩色液晶显示屏（TFT）
触摸屏 静电容式
状态LED
|
|
扬声器
|
在操作过程中或发生错误时发出声音
|
|
打印机
|
打印方式 感热式
打印纸宽 58 mm（32位数）
|
|
接口
|
・电脑连接接口
RS-232C
LAN（10BASE-T／100BASE-TX）
USB2.0
・其他接口
NDIS4102（7针）（与外部扫描仪USB-80/USB-70连接）
SD卡插槽
(将内置内存的收录数据回收到SD卡中或者备份收录数据，适用卡 SDHC）
※1 SD卡容量最大32 GB 文件格式：FAT32
※2 以下SD卡已经过本公司的动作确认。
制造商 : 萩原解决方案
型号 : NSDB-004GS (N11SEI)
容量：4 GB
USB2.0 （将内置内存的收录数据回收到U盘中）
※1 数据不能直接保存于U盘
※2 U盘容量：最大32 GB
文件格式：FAT32
※3 以下U盘已经过本公司的动作确认。
制造商 : Green house
型号 : GH-UFI-XSD2G
容量： 2 GB
|
|
文件转换功能
|
将保存的文件转换为CSV格式
|
|
自行诊断功能
|
显示、打印、电桥电源、输入断线、输入输出电阻、绝缘电阻、模式检测、端子温度
|
|
TEDS对应
|
可对应IEEE 1451.4 Mixed mode Transducer Interface Class 2
|
|
使用温湿度范围
|
温度：0～50℃
湿度：20%～85%（无结露现象）
|
|
保存温度范围
|
-20～60℃
|
|
维修设定功能
|
测量电路的ACOM可以切换为浮动或连接GND
|
|
电源
|
AC 100～240 V 50 Hz 或 60 Hz
|
|
消耗电流
|
0.5 A以下（安装3台扫描单元时）
|
|
防护等级
|
IP20（JIS C 0920/IEC 60529）
|
|
外形尺寸
|
290（W）×115（H）×430（D）mm（不含保护器、凸起部分）
|
|
重量
|
约6.2 kg（未安装扫描单元）
约8.7 kg（安装3台扫描单元USM-82A）
|
|
标配件
|
AC电源电缆 P-18（带2针转换接头CM-52） 1个
记录用纸 TP-S245L-1 1卷
螺丝刀1个
保险丝1个
CD-R （操作说明书） 1张
接地线 P-72 1条
LAN接头盖 1个
D-sub接头盖 1个
|
|
选购件
|
仿真面板 UD-80A
记录用纸 TP-S245L-1
控制软件 UCS-80A
|
外形尺寸图
UCAM-80A
USM-81A 扫描单元（一般应变测量用）
规格
|
安装台数
|
UCAM-80A 的内置扫描仪上最多可安装3个单元
|
|
切换元件
|
半导体继电器
|
|
输入通道数
|
10/单元
|
|
输入端子
|
焊接、螺钉固定两用型
|
|
使用温湿度范围
|
温度 0～50 ℃
湿度 20%～85％（无结露现象）
|
|
外形尺寸
|
320(W)×28(H)×80(D) mm（不含凸起部分）
|
|
重量
|
约 0.8 kg （包含端子盖板重量）
|
|
标配件
|
端子盖板1 个
通道贴纸1 张
短棒 ML-1000-3H1 10个
|
|
选购件
|
直插式端子台JT-1A
|
UCAM-80A
USM-82A 扫描单元（一般应变测量用，带NDIS4102（7 针）接头）
规格
|
安装台数
|
UCAM-80A 的内置扫描仪上最多可安装3个单元
|
|
切换元件
|
半导体继电器
|
|
输入通道数
|
10/单元
|
|
输入端子
|
焊接、螺钉固定两用型
带NDIS4102（7针）接头
|
|
使用温湿度范围
|
温度 0～50 ℃
湿度 20%～85％（无结露现象）
|
|
外形尺寸
|
320(W)×28(H)×80(D) mm（不含凸起部分）
|
|
重量
|
约 0.9 kg （包含端子盖板重量）
|
|
标配件
|
NDIS4102（7针）接头用盖10个
端子盖板1 个
通道贴纸1 张
短棒 ML-1000-3H1 10个
|
|
选购件
|
直插式端子台JT-1A
|
UCAM-80A
USM-83A 扫描单元（土木测量用，带雷击保护器）
规格
|
安装台数
|
UCAM-80A 的内置扫描仪上最多可安装3个单元
|
|
切换元件
|
半导体继电器
|
|
输入通道数
|
10/单元
|
|
输入端子
|
焊接、螺钉固定两用型
|
|
使用温湿度范围
|
温度 0～50 ℃
湿度 20%～85％（无结露现象）
|
|
外形尺寸
|
320(W)×28(H)×80(D) mm（不含凸起部分）
|
|
重量
|
约 0.9 kg （包含端子盖板重量）
|
|
标配件
|
端子盖板1 个
通道贴纸1 张
短棒 ML-1000-3H1 10个
|
|
选购件
|
直插式端子台JT-1A
|
UCAM-80A
UIO-80A 外部输入输出单元
规格
|
接点输入
|
开始信号 1通道
停止信号 1通道
复位信号 1通道
输入形式 无电压接点输入
|
|
接点输出
|
警报输出 4通道
BUSY输出 1通道
输出形式 光耦隔离集电极开路输出
接点额定值 30 VDC（max），10 mA （max）（阻性负载）
|
|
脉冲输入
|
雨量 1 个通道
(接点输入，脉冲宽度0.1 s或以上，脉冲间隔1 s或以上）
|
|
信号连接
|
D-sub 25针
|
|
使用温湿度范围
|
温度 0～50℃
湿度 20%～85%（无结露现象）
|
|
外形尺寸
|
85（W）×23（H）×114.1（D）mm（不含凸起部分）
|
|
重量
|
约64 g
|
|
标配件
|
D-sub 连接器 25 针 XM3A-2521 1 个
|
UCAM-80A
USB-80A-10 扫描仪（一般用）
规格
|
测量对象
|
・应变计
・应变片式传感器
・直流电压
・直流电流
・热电偶
・电位器式传感器
|
|
输入通道数
|
50
|
|
连接记录器
|
数据记录器 UCAM-80A，UCAM-60C，UCAM-65C
※连接UCAM-60C或UCAM-65C时，另需扫描仪接口 (USI-67A)
|
|
连接台数
|
20为止
※19为止（如果使用内置30通道时）
|
|
输入端子
|
・焊接、螺钉固定两用型（带垫圈M3螺钉）
|
|
测量通道模式
|
每通道由数据记录器来设定
|
|
测量通道号码
|
通过数字开关来设定每10个通道的上位两位数
|
|
电源
|
・由数据记录器供电
・延长电缆或者连接4台或更多扫描仪时，需要选购的电源单元（UPS-80A）
|
|
防护等级
|
IP30（JIS C 0920/IEC 60529）
|
|
外形尺寸
|
302 （W) ×107 （H) ×500 （D) mm（不含凸起部分）
|
|
重量
|
约7.0 kg（不带UPS-80A）
约7.2 kg（带UPS-80A）
|
|
标配件
|
螺丝刀 1个
连接电缆 N-24（1m） 1个
|
|
选购件
|
内置AC电源单元UPS-80A（AC 100～240 V约 30 VA）
・在USB-80A上组合UPS-80A使用
・组合UPS-80A时，在订购USB-80A时指定
・如果之后要安装UPS-80A，则必须取回USB-80A
|
外形尺寸图
UCAM-80A
USB-80A-20 扫描仪（一般用带NDIS4102（7针）接头）
规格
|
测量对象
|
・ 应变计
・应变片式传感器
・直流电压
・直流电流
・热电偶
・电位器式传感器
|
|
输入通道数
|
50
|
|
连接记录器
|
数据记录器 UCAM-80A，UCAM-60C，UCAM-65C
※连接UCAM-60C或UCAM-65C时，另需扫描仪接口 (USI-67A)
|
|
连接台数
|
20为止
※19为止（如果使用内置30通道时）
|
|
输入端子
|
・焊接、螺钉固定两用型（带垫圈M3螺钉）
・NDIS4102（7针）接头（仅USB-80A-20）
插孔接头PRC90-231BR10-7F，配对插头示例 PRC03-12A10-7M10.5
|
|
测量通道模式
|
每通道由数据记录器来设定
|
|
测量通道号码
|
通过数字开关来设定每10个通道的上位两位数
|
|
电源
|
・由数据记录器供电
・延长电缆或者连接4台或更多扫描仪时，需要选购的电源单元（UPS-80A）
|
|
防护等级
|
IP30（JIS C 0920/IEC 60529）
|
|
外形尺寸
|
302 （W) ×107 （H) ×500 （D) mm（不含凸起部分）
|
|
重量
|
约8.0 kg（不带UPS-80A）
约8.2 kg（带UPS-80A）
|
|
标配件
|
螺丝刀 1个
连接电缆 N-24（1m） 1个
NDIS4102（7针）接头用盖 50个
|
|
选购件
|
内置AC电源单元UPS-80A（AC 100～240 V约 30 VA）
・在USB-80A上组合UPS-80A使用
・组合UPS-80A时，在订购USB-80A时指定
・如果之后要安装UPS-80A，则必须取回USB-80A
|
外形尺寸图
UCAM-80A
USB-80A-30 扫描仪（土木用）
规格
|
测量对象
|
・ 应变计
・应变片式传感器
・直流电压
・直流电流
・热电偶
・带测温功能的土木传感器
・白金测温电阻体 Pt100, JPt100
・电位器式传感器
|
|
输入通道数
|
50
|
|
连接记录器
|
数据记录器 UCAM-80A，UCAM-60C，UCAM-65C
※连接UCAM-60C或UCAM-65C时，另需扫描仪接口 (USI-67A)
|
|
连接台数
|
20为止
※19为止（如果使用内置30通道时）
|
|
输入端子
|
・焊接、螺钉固定两用型（带垫圈M3螺钉）
・内置避雷器
|
|
测量通道模式
|
每通道由数据记录器来设定
|
|
测量通道号码
|
通过数字开关来设定每10个通道的上位两位数
|
|
电源
|
・由数据记录器供电
・延长电缆或者连接4台或更多扫描仪时，需要选购的电源单元（UPS-80A）
|
|
防护等级
|
IP30（JIS C 0920/IEC 60529）
|
|
外形尺寸
|
302 （W) ×107 （H) ×500 （D) mm（不含凸起部分）
|
|
重量
|
约7.3 kg（不带UPS-80A）
约7.5 kg（带UPS-80A）
|
|
标配件
|
螺丝刀 1个
连接电缆 N-24（1m） 1个
|
|
选购件
|
内置AC电源单元UPS-80A（AC 100～240 V约 30 VA）
・在USB-80A上组合UPS-80A使用
・组合UPS-80A时，在订购USB-80A时指定
・如果之后要安装UPS-80A，则必须取回USB-80A
|
外形尺寸图
UCAM-80A
UCS-80A 控制软件
规格
动作环境
|
OS
|
支持Windows® 10，Windows®11
日文/英文，32/64位（Windows®11仅限64位）
|
|
CPU
|
相当于Intel Corei 5，2 GHz或以上
|
|
内存
|
OS为32位时，2 GB或以上
OS为64位时，4 GB或以上
|
|
显示器
|
分辨率1024×768或以上
|
测量部软件
接口
|
串行端口
|
用于RS-232C连接。
|
|
LAN端口
|
用于以太网连接。
|
|
USB端口
|
用于USB连接。（UCAM-60C/65C除外）
|
测量条件设定功能
|
可控制的数据记录器
|
UCAM-80A、UCAM-60C/65C
|
|
测量通道范围
|
CH0000～CH0999
|
|
测量功能
|
计量值、原始值、初始值
|
|
测量次数
|
0～9999（0为无限次）
|
|
校准系数运算
|
ON/OFF设定（所有点一同设定）
|
|
通道条件
|
测量ON/OFF、扫描仪、测量通道模式、扫描速度、校准系数、单位、偏移、
基准电阻值、初始值、通道名称（半角18字符，全角9字符或以内）
|
|
时间间隔测量条件
|
时间间隔测量开始时刻、时间间隔测量的间隔、反复次数0～9999（0为无限次）、阶段数（0～99）
|
|
触发测量条件
|
触发通道（任意4通道）、触发通道间的AND和OR、触发值、基准值、
反复次数0～9999（0为无限次）、阶段数（0～99）
|
|
触发时间间隔测量条件
|
触发通道（任意4通道）、触发通道间的AND和OR、基准值、时间间隔测量的间隔、反复次数0～9999（0为无限次）、阶段数（0～99）
|
|
系统管理
|
可设定基准接点补偿、使用电源频率、测量定时、电压和温度的初始值减法运算、
雨量输入。
|
|
警报条件
|
可设定最多4通道的通道、上限值和下限值、滞后。
|
|
测量条件文件的操作
|
读取、保存
|
|
运算条件设定与实行功能
|
可使用通道数据进行四则运算。
可用内置函数来写运算式。
|
|
运算条件文件的操作
|
读取、保存
|
|
TEDS对应
|
可对TEDS内置传感器的信息读取、通道条件进行设定。
|
|
测量功能
|
测量检查、初始值测量、监视测量（最多50通道）、实时测量、自动测量
（时间间隔测量、触发测量、触发时间间隔测量）、叠加量程测量
（单一通道、测量通道范围）
|
测量数据的数值显示功能
|
数值窗口
|
显示实时测量、自动测量的测量数据
|
|
显示形式
|
清单显示、一览表显示、初始值测量数据显示、检查结果显示
|
|
列表显示的可显示数据数
|
最新1000个数据
|
|
监视窗口
|
一览显示监视测量的测量数据
可在各通道设定极限值。
|
测量数据的图表显示功能
|
图表种类
|
Y-TIME图表、Y-CYCLE图表、X-Y图表、BAR图表
|
|
显示通道数
|
最多20通道（X-Y图表时为最多10组的通道）
|
|
显示操作
|
X/Y轴放大、X/Y轴自动缩放、光标显示
|
|
可显示数据数
|
实时测量、自动测量的测量数据
可显示的最多测量数据数跟通道数有关，以下所示。
测量通道数 100通道以内 10000个数据
200通道以内 5000个数据
500通道以内 2000个数据
501通道以上 1000个数据
监视测量的测量数据 1000个数据
|
|
光标显示
|
光标位置的测量数据显示
|
|
自动缩放
|
可通过X轴、Y轴自动缩放
|
测量数据保存
|
文件格式
|
KU1格式、UCAM-70A格式（ASCII）、CSV格式
|
|
文件分割
|
每小时、每一天、每测量一次
|
|
自动文件转换
|
在KU1格式的情况下，测量结束后可以自动转换为CSV格式。
|
|
UCAM主机保存
|
文件名称、保存地址的设定
|
|
支持双显示器
|
可将数值、图表、监视窗口移动到子显示器。
|
再生部软件
可读取数据文件
|
KU1格式
|
通过初始值测量、实时测量、时间间隔测量、触发测量、触发时间间隔测量
收集的KU1格式的数据文件
|
|
UCAM-70A格式（ASCII）
|
INI，RTM，IT1，TRG，T_I
|
测量数据的显示功能
|
测量数据的数值显示功能
|
只有清单显示
|
|
测量数据的图表显示功能
|
图表种类 : Y-TIME，Y-CYCLE，X-Y图表，BAR图表
显示通道数 : 最多20通道（X-Y图表时为最多10组的通道）
显示操作 : X/Y轴放大、X/Y轴自动缩放、光标显示
光标显示 : 光标位置的测量数据显示
自动缩放 : 可通过X轴、Y轴自动缩放
|
测量实行部功能
|
运算条件设定功能
|
可使用通道数据进行四则运算。
可用内置函数来写运算式。
|
再生部软件
运算条件设定功能
|
测量数据的剪切、文件转换
|
任意数据范围、任意通道范围测量数据的剪切
可转换为CSV格式的文件。
|
|
合并测量数据
|
可以将两个数据文件合并为一个数据文件。
|
|
※
|
UCS-80A无法读取超过2000个通道的数据文件。
控制UCAM-60C/65C时受到下列限制。
・不能选择简易测量模式
・不能使用外部扫描仪USB-20/50/51A，USB-65A。
|
