CPP -系列 导电塑料角度传感器(绿罐)

3典型种直径:φ36.5mm(CPP-35系列),φ45mm(CPP-45系列),
φ62mm(CPP-60系列)
可提供多种特殊规格:
→电气和机械的角度范围,轴形状、中心抽头,多机械连接,
防水等等
CPP-35系列:CPP-35(φ4mm轴),CPP-35B(φ6mm轴)
CPP-45系列:CPP-45(φ4mm轴),CPP-45B(φ6mm轴)
CPP-60:φ6mm轴,印第安纳线性±0.05%,高精确的模型。
CPP-45SB(防滴):φ6mm,保护轴承

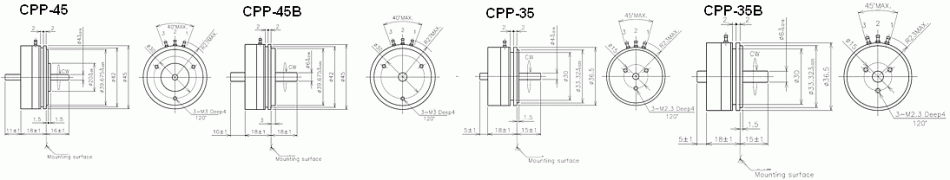

尺寸(毫米)





规范



电气规格

	CPP-35系列	CPP-45系列
有效的电子旅游	340°	350°
总阻力	500年,1 k,2 k,5 k,10 kω	500年,1 k,2 k,5 k,10 k,20 kω
独立的线性	±1%(特殊±0.2%)	±0.3%(特殊±0.1%)
额定耗散	2 w / 70℃	3 w / 70℃

机械规范

机械总旅行	360°没完没了的
运行转矩	1.42 mn马克斯•米。	1.8 mn马克斯•米。
质量	约40克	约60克

环境规范

类别温度范围。	-40 ~ 120℃
振动	150米/ S2 2000赫兹3轴2小时
冲击	500米/ S2 11女士3轴6方向各3次

输出特性

(选项)

• 独立线性度:特殊±0.1%
• 额外的水龙头:中心抽头
  输出=比较温度(A)- - -没有做空角
  输入=比较温度(B)——做空在水龙头(3°)
• 2共轴和输出阶段



处理指令

• 出现的可能会导致电阻元件的倦怠。
• 减少滑动噪音,增加负载电阻应该超过100次,少于1000次的总阻力。
• 轻微的抖动等连续振动可能引起短暂的一生的传感器。
