CP-2UN系列非接触式MR-element角度传感器(蓝色锅)

紧凑的非接触式MR-element角度传感器
没有滑动噪声的影响
快速响应、低扭矩、使用寿命长
低运行功率
集成温度补偿电路
CP-2UN:导线类型
CP-2UTN:炮塔终端类型

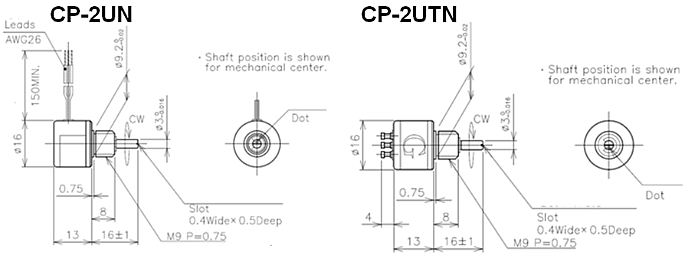

尺寸(毫米)



规范



电气规格

有效的电子旅游	90°
总阻力	14 kω±50%
输出灵敏度	2% vin / 10°MIN。
独立的线性	±2% FS(FS = 90°)
输入电压	10 v MAX。

机械规范

机械总旅行	360°没完没了的
运行转矩	0.5 mn马克斯•米。
质量	约10克

环境规范

类别温度范围。	-40 ~ 100℃
温度补偿范围。	-20 ~ 80℃

输出特性

(选项)

• 温度补偿范围:TC-C(-30 ~ 100℃)



处理指令

• 总阻力值可能会大大改变导致在处理环境温度变化的影响。
