EDX-100A 组合式数据记录器
EDX-100A 组合式数据记录器
EDX-100A
产品描述
产品参数
产品规格
产品尺寸
型号
EDX-100A组合式数据记录器
概要
●配备了1，2，4卡槽的3种机型
●通过LAN接口构筑多通道（最大256通道）的网络
特点

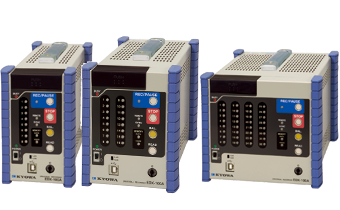

可测量高达256通道的多通道测量仪器。通过选择品种丰富的放大器卡可应对多种多样的测量。
产品一览
全部显示
EDX-100A-1
1卡槽、最大模拟输入（通道）8
规格
| 型号名称 | EDX-100A-1 EDX-100A-1-0 EDX-100A-1-1 |
|---|---|
| 输入通道数 | 8 |
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
| CAN数据输入 | 可安装1张CAN-41A |
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
采样频率
| 采样方式 | 所有通道同步采样 |
|---|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录最多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录最多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录最多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录最多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录最多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量最大2GB |
|---|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
测量模式
| 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
| 同步运行功能 | 通过同步电缆，可最大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
通信I/F
| 通过LAN及USB（控制，数据传送用）切换开关进行选择 | |
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
| 使用温度范围 | 0～50℃ |
| 使用湿度范围 | 20～90%（无结露现象） |
| 保存温度范围 | -20～60℃ |
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
| 耐冲击性 | 196.1m/s2（20G）/11ms |
| Compliance | Directive 2014/30/EU（EMC） |
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
| 消耗电流 | 约1.2A（DC12V，安装1张 CDV-40B 后全负载时） |
| 外形尺寸 | 70.0（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
| 重量 | 主机约1.6kg（安装1张CDV-40B时 约1.7kg） |
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
EDX-100A-2
2卡槽、最大模拟输入（通道）16
EDX-100A-4
4卡槽、最大模拟输入（通道）32
规格
| 型号名称 | EDX-100A-4 EDX-100A-4-0 EDX-100A-4-1 |
|---|---|
| 输入通道数 | 32 |
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
| CAN数据输入 | 可安装1张CAN-41A |
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
采样频率
| 采样方式 | 所有通道同步采样 |
|---|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录最多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录最多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录最多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录最多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录最多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量最大2GB |
|---|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
测量模式
| 手动测量 | 由用户操作开始收录数据及停止收录，或者以所设定的数据数来停止收录本次测量时，可同时记录语音备忘录 |
|---|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
| 同步运行功能 | 通过同步电缆，可最大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
通信I/F
| 通过LAN及USB（控制，数据传送用）切换开关进行选择 | |
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
| 使用温度范围 | 0～50℃ |
| 使用湿度范围 | 20～90%（无结露现象） |
| 保存温度范围 | -20～60℃ |
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
| 耐冲击性 | 196.1m/s2（20G）/11ms |
| Compliance | Directive 2014/30/EU（EMC） |
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
| 消耗电流 | 约2.8A（安装4张DC12V CDV-40B 后全负载时） |
| 外形尺寸 | 137.5（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
| 重量 | 主机约2.0kg（安装4张CDV-40B时 约2.6kg） |
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |
EDX-100A-1H
1卡槽、最大模拟输入（通道）8
规格
| 型号名称 | EDX-100A-1H EDX-100A-1H-0 EDX-100A-1H-1 |
|---|---|
| 输入通道数 | 8 |
| 模拟输入 | EDX系列用放大器卡 安装DPM，CDV，CTA，CFV，CCA，CVM后使用 |
| CAN数据输入 | 可安装1张CAN-41A |
| 语音备忘录输入 | 1通道 通过专用遥控RCU-41A（选购件），在收录中共同 记录已输入的语音备忘录与测量数据 已记录的语音备忘录回放时需要DAS-200A（选购件） |
采样频率
| 采样方式 | 所有通道同步采样 |
|---|---|
| 采样频率种类 | 1-2-5系列：1Hz～100kHz，2n系列：2～65536Hz |
| 采样周期 | 1Hz～100kHz（1-2-5系列） ：收录最多1通道的数据时 1Hz～ 50kHz（1-2-5系列） ：收录最多3通道的数据时 1Hz～ 20kHz（1-2-5系列） ：收录最多8通道的数据时 1Hz～ 10kHz（1-2-5系列） ：收录最多16通道的数据时 1Hz～ 5kHz（1-2-5系列） ：收录最多32通道的数据时 1Hz～ 1kHz（1-2-5系列） ：CAN数据收录时 |
| 数据记录系统 | 小型闪存卡（CF卡）（128M位～8GB：45倍速或以上） 但，收录数据1次的测量最大2GB |
|---|---|
| 条件设定方法 | 在线设定 : 通过LAN或USB在电脑上设定 离线设定 : CF存储卡内的设定条件通过在本记录器的读取进行设定（测量条件的 制作使用DCS-100A） |
| 条件保存 | 放大器设定条件、测量条件保存在EDX内置不发挥内存中 下次开启电源后，可立即按照上次的条件收录数据 |
测量模式
| 手动测量 | 由用户操作开始收录数据及停止收录， 或者以所设定的数据个数来停止收录正式测量时， 可记录语音备忘录 |
|---|---|
| 触发测量 | 具有通过事先已设定的触发条件自动收录的功能 （注）无法由CAN数据触发 |
| 时间间隔测量 | 根据事先设定的时间间隔测量条件自动收录数据 |
| 收录开始与停止 | 通过电脑，盘面开关，专用遥控器实行 |
|---|---|
| 平衡调整操作（平衡操作） | 通过电脑、面板开关、专用遥控器进行应变输入通道的平衡调整 |
| 收录数据格式 | 共和标准格式KS2格式 通过选购的数据分析软件DAS-200A |
| 数据回收 | 通过电脑在线回收或将CF存储卡插入电脑直接读取回收数据 |
| TEDS功能 | 仅电脑在线控制时 对应放大器卡：CDV-40B（-F），DPM-42B-F，DPM-42B-I-F，CVM-41A，CCA-40A（-F），CDV-44AS，CDA-44AS，CDA-45AS，AD-40AS(-F) |
| 同步运行功能 | 通过同步电缆，可最大直接连接8台 收录数据可作为其他文件分别记录在插入EDX的CF存储卡 各EDX的数据可在在线及离线状态下，通过电脑回收后，能够统合为1个文件 |
| 模拟输出 | 通过各放大器卡的模拟输出接头 可监视电压（±5VFS，但CDV-40B（-F），AD-40AS，CAN-41A除外） |
| CF存储卡I/F | 1卡槽（数据收录用，条件设定用） |
通信I/F
| 通过LAN及USB（控制，数据传送用）切换开关进行选择 | |
| LAN I/F | 10BASE-T，100BASE-TX 连接器形状：RJ45模块插口 |
| USB I/F | USB2.0（High Speed）基准 连接器形状：系列B插座 |
| 操作开关 | REC/PAUSE ：数据收录开始／中断 STOP ：数据收录结束 BAL. ：平衡调整实行 READ ：条件读取，设定 ID ：EDX识别编号设定 LAN/USB ：通信I/F（LAN/USB）切换 |
|---|---|
| 显示器 | 主机状态显示用LED：7个 通道状态显示用LED：通道数个 |
| 外部控制连接器 | CONT IN，CONT OUT（远程，同步运转用） |
| 使用温度范围 | 0～50℃ |
| 使用湿度范围 | 20～90%（无结露现象） |
| 保存温度范围 | -20～60℃ |
| 抗振性 | ±29.42m/s2（3G），5～55Hz（动作时） ±49.03m/s2（5G），5～55Hz（非动作时） |
| 耐冲击性 | 196.1m/s2（20G）/11ms |
| Compliance | Directive 2014/30/EU（EMC） |
| 使用电源 | DC10～18V 连接器型号 RM12BRD-4PH（广濑） 使用DC电源或专用AC适配器（选购件） |
| 消耗电流 | 约1.2A（DC12V，安装1张 CDV-40B 后全负载时） |
| 外形尺寸 | 70.0（W）×132.5（H）×255（D）（mm）（注）不含凸起部分 |
| 重量 | 主机约1.6kg（安装1张CDV-40B时 约1.7kg） |
| 标配件 | USB电缆（N-38），DC电源线 P-76（1.8m），接地线 P-72（5m） 动态数据收录软件 DCS-100A（DVD），CF存储卡 |
|---|---|
| 选购件 | USB电缆 N-39 (2m) 同步电缆 N-128 (2m) 相机同步电缆 N-98, N-99, N-101 AC适配器 UIA345-12 电缆固定工具 EDX用同步延长单元 ESYN-30A 远程控制单元 RCU-41A EDX-100A/200A 瞬间停电用电池单元 EDB-41B 显示单元 EMON-20A 盖板 EDX2000-DUMMY |

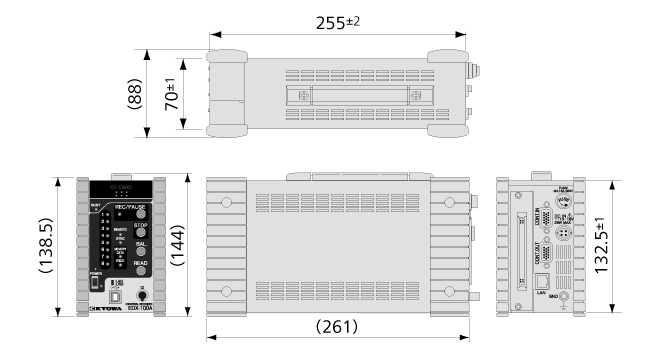

外形尺寸图
