EDX-5000A 存储记录器/分析仪
EDX-5000A 存储记录器/分析仪
EDX-5000
产品描述
产品参数
产品规格
产品尺寸
型号
EDX-5000A
存储记录器/分析仪器
概要
●高速采样频率200kHz/32通道
●输入通道数为最大80通道
●视频数据的同步收录
●可以选择适用的放大器卡
●优越的操作性
●充实的实时处理功能
特点

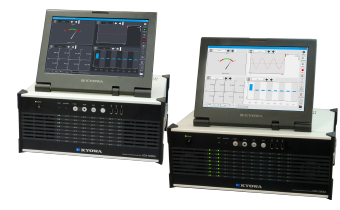

EDX-5000A是具有高端功能与高速处理能力的先进安装型测量器，是EDX系列的最新机型。
最多输入通道为80，最高采样频率32通道时为200kHz.可以同时采集数据、收录视频和实时进行Rosette应变分
析。带有触摸屏，没有键盘也可以使用。最多10台800通道可以同步测量。
产品一览
全部显示
EDX-5000A-64
最多64通道，8卡槽
规格
| 型号名称 | EDX-5000A-64-HE: 机械硬盘（HDD） EDX-5000A-64-SE: 固态硬盘（SSD） |
|---|---|
| 适用放大器卡 | CVM-41A, CDV-40B(-F), DPM-42B（-F）, DPM-42B-（I -F）, CTA-40A, CFV-40A, CCA-40A（-F）, CDV-44AS, CDA-44AS, CDA-45AS, AD-40AS（-F） 最多可以安装2张CFV-40A卡 |
| 输入通道数 | 最多64（安装8张CDV-40B时） |
| 模拟输入 | 详细请参考各放大器卡的规格 |
数字量输入输出
| 输入输出点数 | 最多8 |
|---|---|
| 输入输出设定 | 设定每位的数字输入、数字输出、遥控输入（COMMON为通用） ※遥控输入: 开始/停止测量、执行BAL等 |
| 输入形式 | 绝缘型、TTL电平输入 |
| 输入电压 | 最大 DC 5V |
| 绝缘方式 | 数字绝缘器 |
| 输出形式 | 绝缘型，开路集电极型输出 （带10kΩ内部上拉电阻） |
| 输出电压 | DC 5V |
| 输出电流 | （每1点）最大 25mA |
| 语音输入 | 1通道（采集时输入的语音备忘录也可同测量数据一起收录） 使用遥控单元RCU-42A（选购件） |
|---|
采样频率
| 采样方式 | 1-2-5系列 1Hz～200kHz（最多32通道的数据采集时） 1Hz～100kHz（最多64通道的数据采集时） 1Hz～50kHz（最多80通道的数据采集时） 1Hz～10kHz（实时处理有效时） 2n系列 2Hz～131.072kHz（最多32通道的数据采集时） 2Hz～65.536kHz（最多64通道的数据采集时） 2Hz～32.768kHz（最多80通道的数据采集时） 2Hz～8.192kHz（实时处理有效时） ※AD数据模式（16位模式时） ※24位模式时，通道数为上述的一半。 |
|---|
| 存储装置 | HDD：容量300GB或以上 SSD ：容量30GB或以上 |
|---|---|
| 显示 | 显示通道状态LED（可设定每个通道的输入过载电平） REC, BUSY, BATTERY, POWER的LED 配备12.1英寸触摸屏液晶显示器 |
| 操作键 | 触摸屏和主机按键（REC, STOP, BAL., OPT. ） 也可通过外插键盘和鼠标操作 |
| 外部控制接头 | CONT.IN, CONT.OUT（远程, 同步运行用） |
| 外部输入输出接头 | 外部触发：TRG IN, TRG OUT 外部时钟：CLK IN, CLK OUT（可通过任意分频比输出） |
| 外部接口 | 键盘 I/F：USB 鼠标 I/F：USB 外部显示器 I/F：VGA接头（显示用 15针） USB I/F：USB2.0（前面3个端口），或USB3.0（背面2个端口） ※前面USB2.0端口的供电限制为大约100mA。 LAN I/F：100/1000BASE-T |
| 电源 | AC100～240V，DC10～30V（AC/DC 两用），内置电池对应瞬间停电 |
| 消耗电流 | 约1.8A（AC100V，安装8张CDV-40B时） |
| 使用温湿度 | 0～40℃, 20～80%（无结露现象） |
| 保存温度 | -20℃～60℃ |
| 抗振性 | [EDX-5000A-64-HE, EDX-5000A-64-SE] 49.0m/s2（5G）, 5～55Hz（非工作时） 29.4m/s2（3G）, 5～55Hz（工作时） [EDX-5000A-64-HE] 9.8m/s2（1G）, 10～200Hz（工作时） [EDX-5000A-64-SE] 19.6m/s2（2G）, 10～200Hz（工作时） |
| 耐冲击性 | 196.1m/s2（20G）, 11ms |
| 外形尺寸 | 365(W)×159(H)×300(D) mm（不含凸起部分） |
| 重量 | 約11.5 kg（仅主机） |
| 同步运行 | 可连接多台EDX-5000A，同步收录操作 可以组合EDX-5000A和EDX-3000B，EDX-5000A和EDX-200A 同步连接台数 10（都是EDX-5000A-80 时：最多800通道） 不过和EDX-200A组合时组最多8台 |
| 可选功能 | 采集CAN数据(输入通道数: 最大512通道) 采集GPS数据(有采集轨迹数据、同步时刻的功能) |
| 选件功能 | 通过网线用DCS-100A控制 |
| Compliance | Directive 2014/30/EU (EMC) Directive 2014/35/EU (LVD) Directive 2011/65/EU (RoHS) |
| 标配件 | AC电缆 P-18（带2针转换接头CM-52）、 DC电源电缆 P-70、接地线 P-72、简易操作说明书、 操作说明书（CD-R）、EDX配件包、AC保险丝、DC保险丝、 DIO用焊接插头、DIO用插头外壳 |
|---|---|
| 选购件 | EDX用盖板 EDX2000-DUMMY, EDX1P-DUMMY 遥控单元 RCU-42A 同步电缆 N-128 固定用挂钩 内置电池（对付瞬间停电） 放大器卡板 |
ETA-55A的规格
测量条件
| 通道条件 | 测量ON/OFF、测量模式、量程、高通滤波器、低通滤波器、数字高通滤波器、数字低通滤波器、平衡调整ON/OFF、CAL、校准系数、偏移、偏移ON/OFF、单位、通道名称、测量范围、额定容量、额定输出、上限检查值、下限检查值、数值显示位数（可任意选择显示项目）、内部灵敏度注册 ON/OFF、输入电缆、电缆补正值 |
|---|---|
| 采集数据数 | 到内置硬盘的剩余容量为止 |
| 手动测量 | 收录从REC到STOP间或REC到已指定的数据数 |
| 时间间隔测量 | 通过设定采集开始时刻和采集时间间隔，自动进行采集 |
触发测量
| 通过设定的触发来实行收录的开始和停止。 | |
| 通用触发条件 | 结束触发：可设定 预触发数据：最多2097152数据/通道 触发后数据：最多2097152数据/通道 （24位模式时） 触发数据与测量通道数AD格式相关 |
| 模拟触发条件 | 触发通道： 任意1个模拟通道 触发电平： 根据物理量设定 触发斜率： 上升沿、下降沿 |
| 数字触发条件 | 触发位 ： 数字通道中的任何1位 触发电平： 0，1 |
| 外部触发条件 | 触发斜率： 上升沿、下降沿 |
| 复合触发条件 | 触发源 ： 可从模拟通道或数字通道的任意 4通道、外部触发1通道、手动触发 1通道中选择 AND/OR： 模拟触发、数字触发、外部触发可 通过AND/OR、进行逻辑判定 触发电平： 模拟通道通过物理量设定， 数据通道为0，1 触发斜率： 上升沿、下降沿 |
| TEDS | 通过TEDS信息的读取及读取条件自动设定 |
|---|---|
| 测量条件文件的保存与读取 | 读取ME5格式文件，用读取的测量条件来设定 测量条件的文件保存为ME5格式。 也可以用DCS-100A或EDX-3000B的兼容软件来读取、保存。 |
测量工作
| 可以显示测量、开始采集、暂停采集、停止采集、执行平衡调整、输出CAL等 | |
| 实时处理 | 可以在显示与采集测量数据的同时进行的处理 采样频率的限制到10kHz为止 |
网络相机的视频收录
| 使用相机 | 对应DirectX的网络相机（可以被OS识别为图像设备的网络相机） |
|---|---|
| 使用相机台数 | 1 |
| 分辨率 | 最高640×480 |
| 帧频 | 最大30fps |
| 文件保存形式 | AVI格式 ※分辨率的高低、帧频的大小由使用相机决定。另外需要自备网络相机。 |
| 视频收录时的测量条件 | 测量模式 : 手动、手动（设定采集数据数） |
运算处理
| 数字滤波器 | 特性 Butterworth（IIR） 种类 低通滤波器、高通滤波器 阶数 1～8阶 截止点的振幅比 -3dB 衰减特性 -6dB×N dB/oct.（N为阶数） ※可以和配备有放大器卡的低通滤波器并用 |
|---|---|
| 四则运算 | 运算通道数 最多64 运算通道条件 运算 ON/OFF、运算式（200个半角文字或以内）、单位、数值显示位数、通道名称（40个半角文字或以内）、零运算、零运算值 运算符号与常数 加法: ＋、减法: －、乘法: ＊、除法: ／、乘方: ＾、圆周率: PI、括号:（） 运算函数 SQR 平方根 ABS 绝对值 SIN 正弦 COS 余弦 TAN 正切 ASIN 反正弦（返回值: 弧度） ACOS 反余弦（返回值: 弧度） ATAN 反正切（返回值: 弧度） DSIN 反正弦（返回值: 角度） DCOS 反余弦（返回值: 角度） DTAN 反正切（返回值: 角度） LOG 常用对数 LN 自然对数 EXP 指数 HMX 最大主应变 HMN 最小主应变 HSM 最大剪切应变 SMX 最大主应力 SMN 最小主应力 SSM 最大剪切应力 DEG 主应变方向 |
FFT分析
| 分析种类 | 线性谱、功率谱、交叉谱、自相关、互相关 |
|---|---|
| 窗口函数 | OFF、哈明窗、汉宁窗、三角窗、布莱克曼窗、凯泽窗 |
| 分析数据数 | 256，512，1024，2048，4096，8192 |
| 分析通道数 | 每个图最多4 |
| 保存形式 | 共和标准文件格式（KS2格式） KS2文件版本: 01.06 |
|---|
显示界面
| 时序图 | X轴: 时间，Y轴: 测量值（物理量）的图表 最多可显示8个通道 |
|---|---|
| X-Y图 | X轴: 测量值、Y轴: 测量值的图表 最多可组合显示4个通道 |
| 柱状图 | 最多可显示80个通道 可以显示各通道的最大值、最小值 |
| 圆形仪表 | 用圆形仪表显示任意1个通道 |
| 数值显示 | 最多可显示80个通道 可以显示各通道的最大值、最小值 |
| FFT图 | 显示FFT分析结果的图表 最多可显示4个通道 |
| 网络相机 | 显示相机拍照的图像 |
| 输入过载显示 | 用红色显示输入过载通道的数值背景等（FFT图除外） |
| 图表缩放 | 时序图的Y轴，X-Y图的X轴和Y轴，柱状图的Y轴上，可以自动缩放显示 |
| 光标显示 | 时序图、X-Y图中可显示光标 在光标位置可以显示物理量 |
| 同时显示个数 | 各种图表组合最多12个 |
| 图像保存 | 可以用图像文件格式保存各个图表 |
环境设定
| 设定同步运行 | 从单机、同步主机、同步副机中选择 |
|---|
| 其他 | 振荡器的切换（内部、外部）、工作蜂鸣声、平衡规格值、AD数据模式切换（16，24位）、选择开关的设定 |
|---|
GPS与多通道CAN选购功能
| 采集CAN数据 | 1台最多采集512通道的CAN数据（CAN数据用E4A文件保存）。 用EDX-3000B兼容软件来设定CAN条件 |
|---|---|
| CAN触发 | 通过模拟触发、数字触发、复合触发来控制开始采集、停止采集。 用EDX-3000B兼容软件来设定CAN条件 |
| 图表显示 | 同时显示数值、模拟数据的图表 |
| 零点(手动测量) | 可以使用从GPS卫星接收到的时刻数据作为零秒 时刻（ms为0的时刻），开始手动测量 |
| 零点(时间间隔测量) | 可以使用从GPS卫星接收到的时刻数据作为零秒 时刻（ms为0的时刻），开始时刻间隔测量 |
| 采集GPS数据 | 可显示、采集GPS数据（纬度、经度、速度、方位等）以NMEA文件格式保存GPS数据 |
数据播放与分析软件的规格
播放数据
| 图表显示 | 可设定4种类型的显示条件 可任意选择显示1，2，4个图表 |
|---|---|
| 时序图 | 一个图表最多可显示16通道 Y轴可用自动缩放显示 |
| X-Y图 | 固定1个图表 X轴和Y轴可一起显示任意的4个通道 X轴和Y轴可一起用自动缩放显示 |
| 所有数据显示 | 以4通道单位显示所有数据 |
| 数值数据显示 | 用列表显示任意16个通道的数值数据 |
| 滚动 | 在时序图中，可以滚动X轴 |
| 编辑数据文件 | 可以抽出任意通道任意范围的数据文件 可以转换被抽出的文件 可以编辑并显示数据文件的标题、备注、通道条件 |
| 显示极大值极小值 | 可以显示各个通道的极大值极小值（最多5个） 可以用图表显示以极大值极小值为中心的前后400个数据 |
| KS2文件 | 与段号对应（显示1个段，显示所有段） 可显示音声数据列表并播放语音 |
| 播放操作 | 播放、返回、连续播放、帧输送、逆帧输送、跳到开始播放或结束播放的位置、设定开始播放和结束播放的位置，播放速度（0.1～20倍速）可以同步播放测量数据、视频、GPS数据。 |
| AVI文件 | 设定播放帧频、设定开始播放的帧号（时间） |
分析
显示采集数据
| 统计运算 | 用一览表的格式显示收录数据文件的任何范围的最大值、最小值、平均值和标准偏差。统计运算结果可保存为CSV格式文件。 |
|---|---|
| 四则运算 | 进行最多2个文件内的通道间运算，将运算结果保存为新文件 运算符号（半角200文字或以内），最多可设定320个 运算式 可以输入运算符号和常数 加法：＋、减法：－、乘法：＊、除法：／、 乘方：^ 、圆周率：PI 、括号：（） 运算函数 SQR 平方根 ABS 绝对值 SIN 正弦 COS 余弦 TAN 正切 ASIN 反正弦（返回值: 弧度） ACOS 反余弦（返回值: 弧度） ATAN 反正切（返回值: 弧度） DSIN 反正弦（返回值: 角度） DCOS 反余弦（返回值: 角度） DTAN 反正切（返回值: 角度） LOG 常用对数 LN 自然对数 EXP 指数 HMX 最大主应变 HMN 最小主应变 HSM 最大剪切应变 SMX 最大主应力 SMN 最小主应力 SSM 最大剪切应力 DEG 主应变方向 |
FFT分析
| 分析种类 | 线性谱、功率谱、交叉谱、自相关、互相关、相关性、传递函数 |
|---|---|
| 分析数据数 | 256，512，1024，2048，4096，8192，16384，32768 |
| 窗函数 | OFF、哈明窗、汉宁窗、三角窗、布莱克曼窗、凯泽窗 |
| 滤波器 | 1，2，5，10，20，50，100，200，500，1k，2k Hz及FLAT共12阶 |
| 积分重数 | 0，1～2 0：无 |
| 平均次数 | 0～（0： 波形全体） |
| 移动数据数 | 2或以上 |
| 分析结果图表显示 | 【线性谱】 时序图： 可 分析图1：振幅（线性）/ 振幅（对数） 分析图2：相位 【功率谱】 时序图：可 分析图1：振幅（线性）/ 振幅（对数） 分析图2：－ 【交叉谱】 时序图：可 分析图1：振幅（线性）/ 振幅（对数） 分析图2：相位 【自相关】 时序图： 可 分析图1：相关 分析图2：－ 【互相关】 时序图 ：可 分析图1：相关 分析图2：－ 【相关性】 时序图： 可 分析图1：相关性 分析图2：－ 【传递函数】 时序图：可 分析图1：振幅（线性）/ 振幅（对数） 分析图2：相位 分析结果保存为CSV文件 |
频度分析
| 分析种类 | 极大值极小值法、最大值最小值法、1维雨流法、振幅法、1维时间率法、1维雨流法＋极大值极小值法、1维雨流法＋最大值最小值法、 2维雨流法 |
|---|---|
| 分割数 | 1维型 ：10（±5）～256（±128）的偶数个 2维型 ：10～50的偶数个 分割幅、滞后、偏移（最大值最小值法时）等的设定 |
| 分析结果的显示 | 制表显示、制图显示（2维雨流法时、为3维显示） |
| 预测寿命处理 | 用1维雨流法、2维雨流法、振幅法所得到的频度 分析结果来预测寿命并显示和保存分析结果（结果可以读入S-N数据文件） |
| 滤波器处理 | IIR数字滤波器 特性：4阶Butterworth （截止特性：-6dB，无相位延迟） 高通、低通滤波器： FLAT～500kHz （最大可设定为采样频率的1/2） 镜像处理 可用追加格式来保存分析结果 |
| 微积分处理 | 微积分重数 0，1～2 0：无 可用追加格式来保存分析结果 |
其他
| 多个文件一次性转换 | CSV, EXCEL (XLS, XLSX),PRCⅢ格式的文件 |
|---|---|
| 文件汇编 | 将同步运行（主机、副机）收录的多个数据文件 汇编为1个文件 |
| 文件逆转换 | 将已转换为CSV数据文件转换为KS2文件 |
| 文件分割 | 从多个段的数据文件中抽出已指定段号的数据并保存为一个文件 |
| 一次性分析处理 | 多个文件通过同一条件一次性分析处理 （频数分析、文件处理、微积分处理） |
| 重叠显示多个文件 | 能以时序数据重叠来显示最多16个数据文件 可在数据文件上任意设定开始显示的的位置 |
| 多个文件CSV转换 | 把时间间隔测量到的多个KS2文件转换为1个CSV |

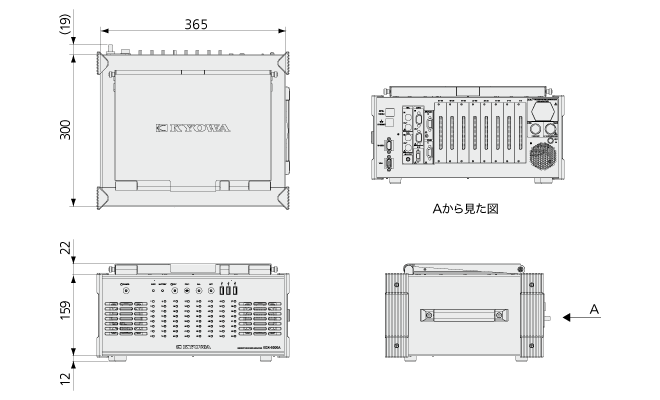

外形尺寸图
EDX-5000A-80
最多80通道，10卡槽
规格
| 型号名称 | EDX-5000A-80-HE: 机械硬盘（HDD） EDX-5000A-80-SE: 固态硬盘（SSD） |
|---|---|
| 适用放大器卡 | CVM-41A, CDV-40B(-F), DPM-42B（-F）, DPM-42B-（I -F）, CTA-40A, CFV-40A, CCA-40A（-F）, CDV-44AS, CDA-44AS, CDA-45AS, AD-40AS（-F） 最多可以安装2张CFV-40A卡 |
| 输入通道数 | 最多80（安装10张CDV-40B时） |
| 模拟输入 | 详细请参考各放大器卡的规格 |
数字量输入输出
| 输入输出点数 | 最多8 |
|---|---|
| 输入输出设定 | 设定每位的数字输入、数字输出、遥控输入（COMMON为通用） ※遥控输入: 开始/停止测量、执行BAL等 |
| 输入形式 | 绝缘型、TTL电平输入 |
| 输入电压 | 最大 DC 5V |
| 绝缘方式 | 数字绝缘器 |
| 输出形式 | 绝缘型，开路集电极型输出 （带10kΩ内部上拉电阻） |
| 输出电压 | DC 5V |
| 输出电流 | （每1点）最大 25mA |
| 语音输入 | 1通道（采集时输入的语音备忘录也可同测量数据一起收录） 使用遥控单元RCU-42A（选购件） |
|---|
采样频率
| 采样方式 | 1-2-5系列 1Hz～200kHz（最多32通道的数据采集时） 1Hz～100kHz（最多64通道的数据采集时） 1Hz～50kHz（最多80通道的数据采集时） 1Hz～10kHz（实时处理有效时） 2n系列 2Hz～131.072kHz（最多32通道的数据采集时） 2Hz～65.536kHz（最多64通道的数据采集时） 2Hz～32.768kHz（最多80通道的数据采集时） 2Hz～8.192kHz（实时处理有效时） ※AD数据模式（16位模式时） ※24位模式时，通道数为上述的一半。 |
|---|
| 存储装置 | HDD：容量300GB或以上 SSD ：容量30GB或以上 |
|---|---|
| 显示 | 显示通道状态LED（可设定每个通道的输入过载电平） REC, BUSY, BATTERY, POWER的LED 配备12.1英寸触摸屏液晶显示器 |
| 操作键 | 触摸屏和主机按键（REC, STOP, BAL., OPT. ） 也可通过外插键盘和鼠标操作 |
| 外部控制接头 | CONT.IN, CONT.OUT（远程, 同步运行用） |
| 外部输入输出接头 | 外部触发：TRG IN, TRG OUT 外部时钟：CLK IN, CLK OUT（可通过任意分频比输出） |
| 外部接口 | 键盘 I/F：USB 鼠标 I/F：USB 外部显示器 I/F：VGA接头（显示用 15针） USB I/F：USB2.0（前面3个端口），或USB3.0（背面2个端口） ※前面USB2.0端口的供电限制为大约100mA。 LAN I/F：100/1000BASE-T |
| 电源 | AC100～240V，DC10～30V（AC/DC 两用），内置电池对应瞬间停电 |
| 消耗电流 | 约2.0A（AC100V，安装10张CDV-40B时） |
| 使用温湿度 | 0～40℃, 20～80%（无结露现象） |
| 保存温度 | -20℃～60℃ |
| 抗振性 | ［EDX-5000A-80-HE，EDX-5000A-80-SE］ 49.0m/s2（5G）, 5～55Hz（非工作时） 29.4m/s2（3G）, 5～55Hz（工作时） [EDX-5000A-80-HE] 9.8m/s2（1G）, 10～200Hz（工作时） [EDX-5000A-80-SE] 19.6m/s2（2G）, 10～200Hz（工作时） |
| 耐冲击性 | 196.1m/s2（20G）, 11ms |
| 外形尺寸 | 410(W)×159(H)×300(D) mm（不含凸起部分） |
| 重量 | 约12.5 kg（仅主机） |
| 同步运行 | 可连接多台EDX-5000A，同步收录操作 可以组合EDX-5000A和EDX-3000B，EDX-5000A和EDX-200A 同步连接台数 10（都是EDX-5000A-80 时：最多800通道） 不过和EDX-200A组合时组最多8台 |
| 可选功能 | 采集CAN数据(输入通道数: 最大512通道) 采集GPS数据(有采集轨迹数据、同步时刻的功能) |
| 选件功能 | 通过网线用DCS-100A控制 |
| Compliance | Directive 2014/30/EU (EMC) Directive 2014/35/EU (LVD) Directive 2011/65/EU (RoHS) |
| 标配件 | AC电缆 P-18（带2针转换接头CM-52）、 DC电源电缆 P-70、接地线 P-72、简易操作说明书、 操作说明书（CD-R）、EDX配件包、AC保险丝、DC保险丝、 DIO用焊接插头、DIO用插头外壳 |
|---|---|
| 选购件 | EDX用盖板 EDX2000-DUMMY, EDX1P-DUMMY 遥控单元 RCU-42A 同步电缆 N-128 固定用挂钩 内置电池（对付瞬间停电） 放大器卡板 |
