二维激光位移感应器 ProTrakTM 2D/3D 系列

ProTrakTM 2D/3D 系列

品牌：美国MTI 规格： PT-G 36/27/34 PT-G 60/40/58 PT-G 190/62/145 PT-G 400/70/280 备注： ProTrakTM 2D/3D 系列达到千兆速度 SUPER FAST 每秒可达4,000帧高达 3.3 μm 分辨率对于黑色和光亮的表面进行了优化

产品描述

产品参数

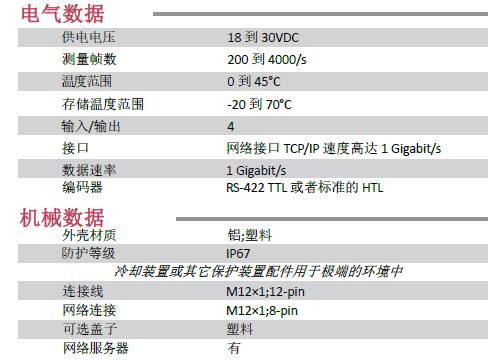

产品规格

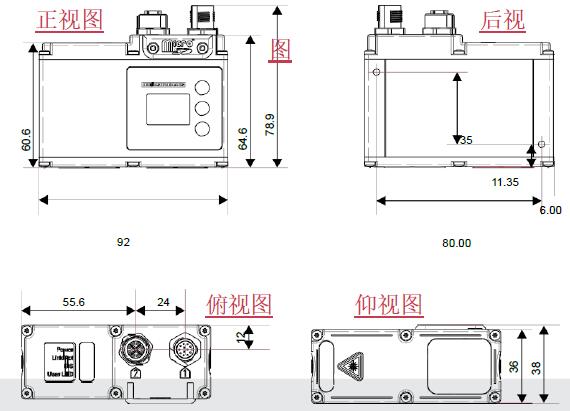

产品尺寸

型号

二维激光位移感应器

---- ProTrakTM 2D/3D 系列

达到千兆速度

SUPER FAST 每秒可达4,000帧

高达 3.3 μm 分辨率

对于黑色和光亮的表面进行了优化

黑暗的表面和光亮的表面都能达到很高的测量精度和重复精度

可用NI LabVIEW编程

在不同的应用中都有非常好的性能

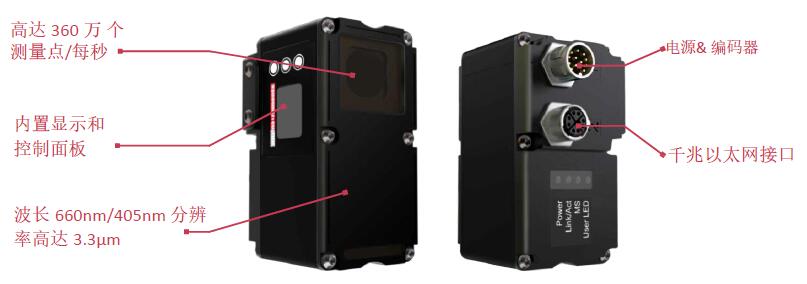

ProTrak G 系列产品，体积非常小，可用于非常狭小的空间。该系列2D/3D 传感器采用最先进的CMOS技术，可以达到很高的分辨率和测量精度，并且测量速度高达4,000 Hz,。它集成了内置设定显示，是一款专业的高精度测量工具，我们还提供了软件开发包，用千兆以太网做传输，方便用户做集成。测量范围从36mm到400mm。

A quad B 编码器输入可以用于同步测量

• 焊接

• 厚度

• 位移

• 翘曲

• 台阶高度

• 偏转

• 尺寸测量

• 角度测量

• 平坦度

• 对齐

• 轮廓

• 胶珠检测

• 填充高度

• 拉伸/收缩

• 结构动力

• 判断是否存在及产品体积

技术规格

型号	PT-G 36/27/34		PT-G 60/40/58		PT-G 190/62/145		PT-G 400/70/280
Z方向起始距离mm	72		65		90		100
Z 方向范围mm	36		60		190		400
Z 方向分辨率μm	3.3 to 5.2 μm		4.8 to 9.6 μm		9.4 to 49 μm		12.4 to 160 μm
X 方向起始距离mm	27		40		62		70
X 最大范围mm	34		58		145		280
X 方向分辨率μm	22 to 28 μm		33 to 47 μm		54 to 123 μm		68 to 246 μm
Z 方向线性度μm	18 μm		30 μm		95 μm		200 μm

激光颜色	RED	BLUE	RED	BLUE	RED	BLUE	RED	BLUE
波长	660nm	405nm	660 nm	405nm	660 nm	405nm	660 nm	405nm
激光等级
1M 产品#	8000-1065-001		8000-1065-002		8000-1065-003		8000-1065-004
2M 产品#	8000-1066-001	8000-1067-001	8000-1066-002	8000-1067-002	8000-1066-003	8000-1067-003	8000-1066-004	8000-1067-004
