3D 激光轮廓传感器

MV-DP090 -BSK

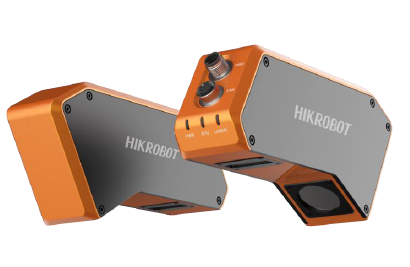

3D 激光轮廓传感器

MV-DP090-BSK 是的3D 激光轮廓传感器，基于激光三角测量法，实时输出高精度的深度数据或3D 点云数据。该传感器结构紧凑、集成度高、操作便捷，广泛适用于3C 行业、   电子制造行业等动态场景下的高精度3D 信息获取。

功能特性：
集成高精度图像处理算法
出厂前精准标定，使用便捷
支持深度数据、3D 点云数据输出
可实现便捷的二次开发
丰富的I/O 接口，兼容多种触发模式
千兆以太网实时传输

应用行业：3C

3C 行业、电子制造业、汽车工业等

订货型号：

MV-DP090-BSK

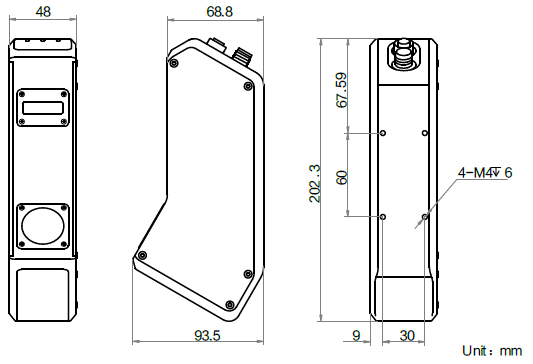

外形尺寸：

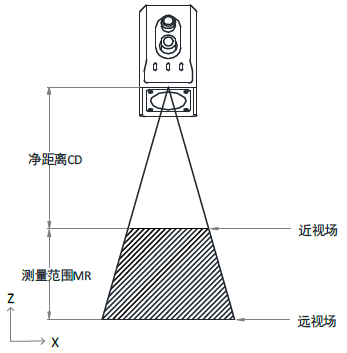

测量范围视图：

技术参数

参数
MV-DP090-BSK
3D 激光轮廓传感器
传感器
单条轮廓点数 1920
近视场 77 mm
远视场 112 mm
净距离（CD） 119 mm
测量范围（MR） 76 mm
分辨率（X 轴） 0.048 ~ 0.071 mm
分辨率（Z 轴） 0.016 ~ 0.032 mm
重复精度（Z 轴） 3 μm@传感器在光学平台上测试标准量块的数据
扫描帧率 60 ~ 700 Hz
数据类型 深度数据，3D 点云数据
同步信号模式 外触发信号，编码器信号
激光安全等级 3R
电气特性
数据接口 Gigabit Ethernet（1000Mbit/s）
GPIO 12-pin M12 接口提供供电和I/O，2 路差分信号输入（Line2、Line3），1 路隔离
输入（Line0），1 路隔离输出（Line1），1 路RS-232
供电 12 VDC，1A 以上
典型功耗 ＜10W@12VDC
结构
外形尺寸 202.3 mm×48 mm×93.5 mm
重量 约900 g
温度 工作温度0 ~ 50°C，储藏温度-30 ~ 80°C
湿度 20%~85%RH 无凝结
一般规范
软件 3DMVS
操作系统 Windows XP/7/10 32/64bits
