应变片的原理,种类,结构





应变片的原理

金属材料本身具有金属固有的电阻值,因此一旦受到外部拉力 (或压力) 即拉伸 (或缩短) ,其电阻值亦随之增大(或减少) 。当金属材料受到应变时,假设电阻R受其影响改变了⊿R时,则下述方程式成立。





Ks称为应变率,是表示应变片灵敏度的常数,一般应变片用铜镍合金和镍洛合金的应变灵敏系数大约为2。

-----------------------------------------------------------------------------------------------------------------------

应变片的种类

应变片分为箔式应变片,丝式(绕线式)应变片,半导体式应变片。

-----------------------------------------------------------------------------------------------------------------------

应变片的结构

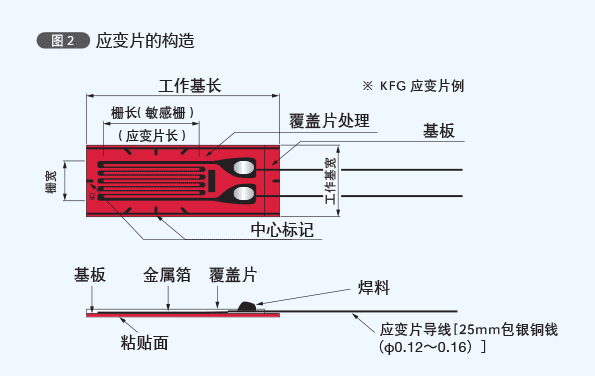

应变片是在较薄的树脂材料的电绝缘体上,将金属箔蚀刻制成栅格形状,然后再安装引出导线的结构。应变片的结构如图2所示。



pic



使用专用粘合剂把应变片粘贴到测量部位。测量部位产生的应变通过粘合剂和应变片的基底传递给敏感栅。为了精确地测量应变,选择的应变片和粘合剂必须符合测量材料和使用温度等使用条件。应变片粘贴到金属上的方法,请参照应变片的粘贴方法与防湿处理。
