ST01高精度工业级时差式超声波流量计采用最新的七十万门阵列的工业级FPGA芯片，极大的提高了信号采样频率和气泡耐受率，自主研发的TGA 技术使它有能力处理更多复杂逻辑、以及运算，实现更准、更快的测量， 使流量计可耐受5秒内的非连续气泡或杂质。
同时又具备超声波流量计安装简单使用方便，在不破管，不停水停工的情况下完成安装的特点。



   特点：

●    安装简单方便，灵活度高，一对传感器可通用所有管径。
●    高精度（±0.5%），高反应速度（采样速度可到达          300次/秒），低流速测量（最低流速可以达到  0.03米/秒）。
●    单一介质即可测量，可广泛应用于水处理，纯水，超纯水，石油及化工，空调节能等领域。

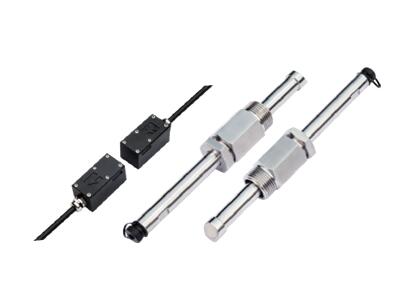

●    普通标配插入式传感器温度上限130℃，高温传感器温度上限180℃。
●    可延伸为能量表，测量能耗。



应用行业



产品参数



性能说明

---

测 量 介 质    单一介质导声液体
测 量 范 围    ±0.01m/s ~ ±12m/s精 度    0.5%
重 复 性        0.1%

测 量 管 径    15mm 到5000mm

---



功能

---

模拟输出:      4~20mA, 最大负载 750Ω
输 出            脉冲输出: 0~9999Hz, OCT, (最低、最高频率可调节)
继电器输出:   SPST, 最大 1Hz,(0.4A@125VAC or 2A@30VDC)
通 讯             RS232&RS485
储 存             TF card (可扩展到32G) ，备注：每60S发送一次数据可以使用12年电 源    90 到245 VAC,                           48 to 63 Hz. 或者 10 to 36VDC
显 示 屏         240*128 LCD

变 送 器:         -4℉~ 140 ℉（-20 ℃~ 60 ℃）

工作 温 度

      传 感 器:     -40℉~ 176 ℉（-40 ℃~ 80 ℃，标准型）
                       -40℉~ 356 ℉（-40 ℃~ 180 ℃，高温型）

测 量 环 境      相对湿度0-99%，非冷凝

---



物理特性

---

防护 等 级        变送器 IP65, 传感器 IP68
电缆                 双绞屏蔽电缆, 标准长度为9米，可加长到274米

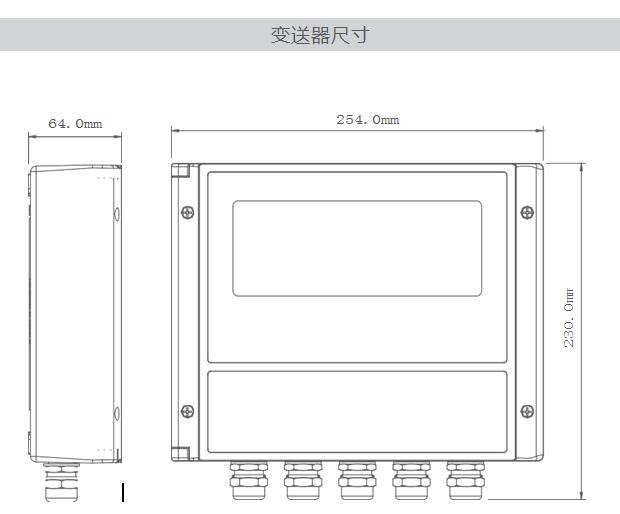

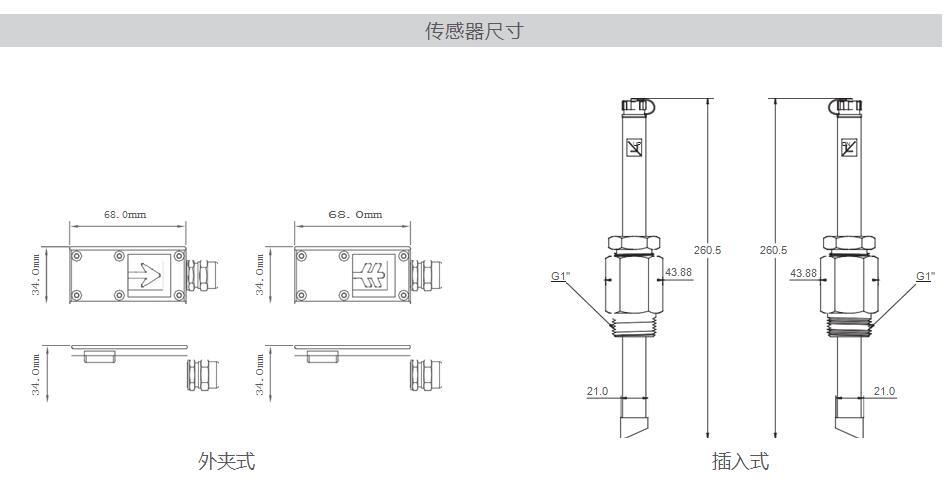

产品尺寸

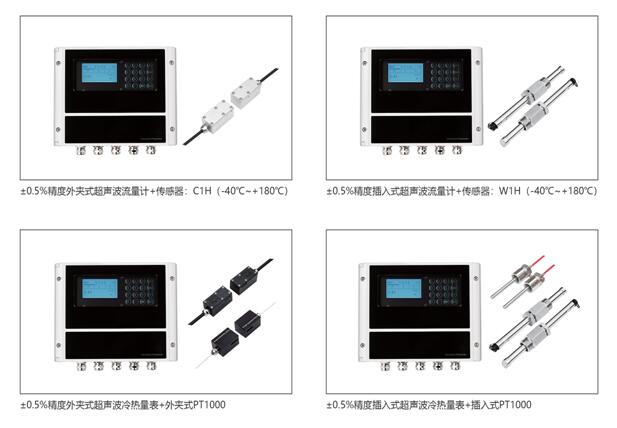

选型信息



选型示例 1：
ST01-C1-1-P9，外夹式传感器，OCT，继电器输出，RS485，4-20mA，线缆长度为 9 米。选型示例2：
ST01-C1-2-T-P9，外夹式传感器, OCT，继电器输出，RS232/485，4-20mA，RTD ，PT1000，线缆长度为9米。
