                                                     --- MTI仪器风力涡轮机直驱式转子间隙测量系统





我们的客户发现的问题



•   如何实时监控小的直驱式转子的间隙，以防止转子和定子之间发生接触，造成损坏，尤其是随着转子变热的时候。



•   可以在强磁场中运行(2特斯拉及以上)





解决方案





• 定子和转子之间的薄电容间隙传感器
• 抗磁场能力强
• 精度很高
• 非常薄的探头(300微米)
• 性价比高
• 实时监控间隙(监控间隙跳动)
• 坚固，但在发生故障时不会损坏转子
• 稳定，温度稳定性高







MTI Instrument 的RG100电容间隙传感系统，专门设计用于在所有条件下，实时测量直驱式风力涡轮机转子的间隙。



• 紧凑型传感器电子设备
• 抗噪模拟电流环路输出(兼容SCADA)
• 跟踪最小间隙和实时间隙(2个输出)
• 定制电缆长度以适合所有的应用
• 内置误差校正表，精度高(无需客户校准)
• 24 VDC标准仪器电源

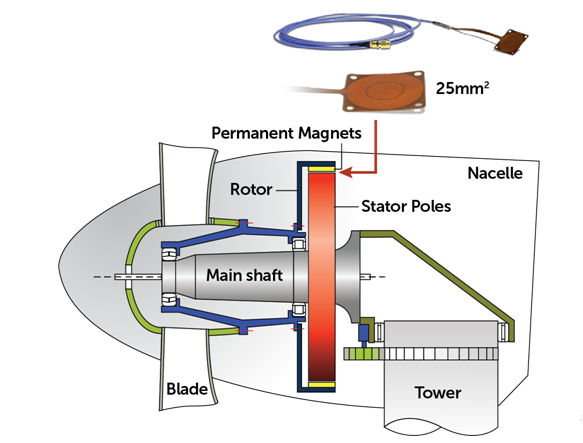

MTI的传感器直接放置在强磁场，直驱式涡轮机的转子间隙中。





• 防护等级达到IP67，单通道RG100
• 不需要冷却
• 本机三轴连接
• (无需电缆接地)
• 柔性聚酰胺材质，可更换探头
• 2个4-20mA输出，也可以选择电压输出
• 防护等级达到IP67，单通道RG100
• 不需要冷却
• 本机三轴连接
• (无需电缆接地)
• 柔性聚酰胺材质，可更换探头
• 2个4-20mA输出，也可以选择电压输出





历史

    MTI数字电容于2014年，首次在现场实施解决方案



• 标准双通道
• 电容系统在NEMA盒内
• 同轴-三轴转换
• 三同轴接地模块
• 柔性聚酰胺探头
• 出厂对每个通道的探头进行了校准



现在



   基于8年的经验，MTI于2021年推出了新系统RG100



• 防护等级达到IP67，单通道RG100
• 不需要冷却
• 本机三轴连接
• (无需电缆接地)
• 柔性聚酰胺材质，可更换探头
• 2个4-20mA输出，也可以选择电压输出
• 防护等级达到IP67，单通道RG100
• 不需要冷却
• 本机三轴连接
• (无需电缆接地)
• 柔性聚酰胺材质，可更换探头
• 2个4-20mA输出，也可以选择电压输出



坚固的RG 100 MTI accumeasure D

规格:





1个电容间隙传感器输入

•   IP67铝合金外壳:150x64x40 LxWxH
•   直接安装板
•   电缆长度可按照需求订制(最长20米)
•   25毫米x 25mm毫米，300微米厚的聚酰胺涂层探头
•   非磁性的
•   可粘结到磁铁或定子磁极间隙中
•   低噪音三轴电缆阻断磁场
•   探头电缆和前置放大器的长度固定是1.5米
•   两个4-20 mA电流环路输出:
•   1个实时输出间隙
•   1个输出最小间隙



主要规格





•   电容传感器，有两个电流环路模拟输出通道
•   第一个输出，4-20mA模拟输出，实时跟踪间隙
•   第二个输出，检测并保持输出测量的最小间隙
•   保持复位时间设置为1RPM
•   最大回路阻抗为500欧姆，额定负载为250欧姆
•   模拟输出电流与间隙成正比， 无需用户线性化修正。
•   设计的探头薄至300微米。(发生故障时不会损坏转子)
•   正向锁定BNC探头连接器到前置放大器。
•   高线性精度(小于100微米(0.004英寸))和非常好的温度稳定性



RG-100输出信号

传感器可粘结到永磁体或定子线圈磁极上。

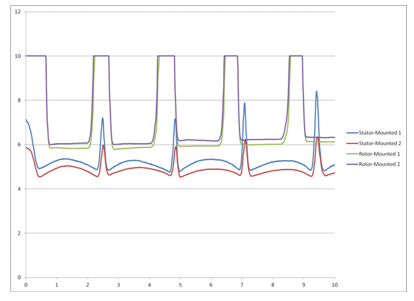

典型的来自安装在转子(磁铁)和定子线圈磁极的间隙传感器的信号。

纵轴是毫米，横轴是秒



MTI accumeasure D传感器放大器的一般规格



1测量范围由选择的探头和放大器决定(范围扩展)

2实际分辨率是测量范围和频率响应的函数。联系工厂获取更多信息

3截止频率在工厂校准时设置(50、100、500、1kHz或5kHz可用)
