拉线式编码器HLS系列

e0559855-077b-4895-9d65-c3108593d8f2
9be069f9-55d3-46f8-87c8-1ebfdc64e1ed
f49e478f-54ac-4bde-9930-1ab882744379

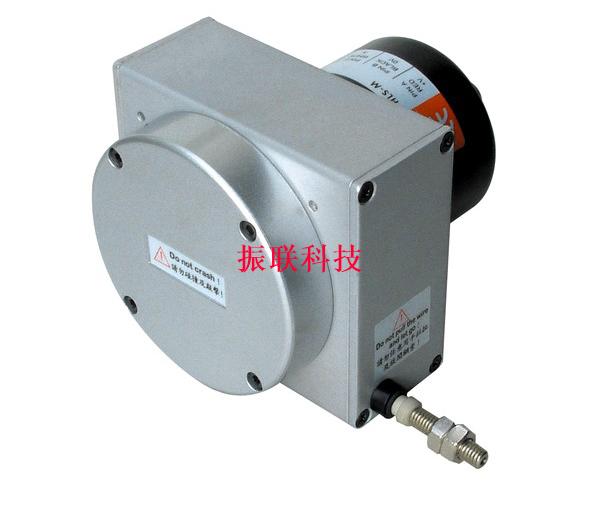

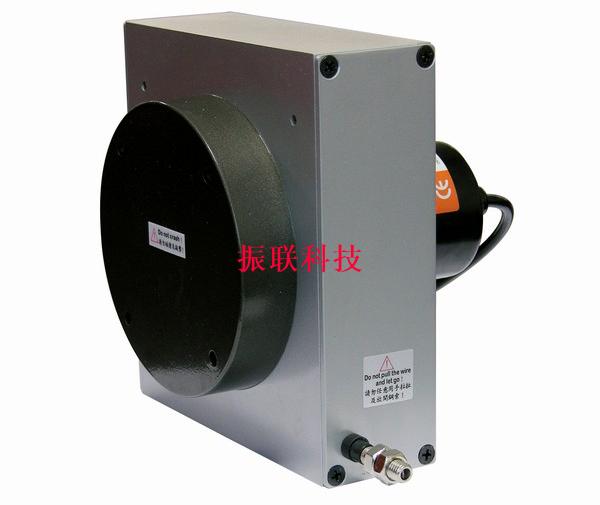

拉线式编码器HLS系列

HLS系列
品牌:台湾HONTKO 规格:HLS系列 备注:拉线式编码器
e0559855-077b-4895-9d65-c3108593d8f2
9be069f9-55d3-46f8-87c8-1ebfdc64e1ed
f49e478f-54ac-4bde-9930-1ab882744379
产品描述
产品参数
产品规格

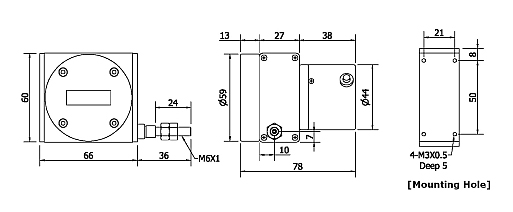

产品尺寸
型号



型号

HLS-L-08

HLS-M-08

HLS-S-08

检测系统

增量型

增量型

增量型

输出波形

方波

方波

方波

量程

6000,7000,8000,9000

10000,11000,12000

500,1000,2000,

3000,4000,5000

200,500,1000

解析(mm/pulse

1,0.5mm/pulse

1,0.5,0.2,0.1.0.05mm/pulse

0.05对应≤2000mm

1,0.5,0.2,0.1.0.04mm/pulse

精度

±0.05%FS ±1count

1000±0.03%FS ±1count. 2000 ±0.05%FS ±1count

±0.05%FS ±1count

输出相

AB相或ABZ

AB相或ABZ

AB相或ABZ

电路特点

NPN电压型,NPN电流型推挽式,线路驱动器

NPN电压型,NPN电流型推挽式,线路驱动器

NPN电压型,NPN电流型推挽式,线路驱动器

电源

8-26Vdc 5Vdc

8-26Vdc 5Vdc

8-26Vdc 5Vdc

消耗电流

60mA

60mA

60mA

输出容量

电流20mA 压降≤0.5V

电流20mA 压降≤0.5V

电流20mA 压降≤0.5V

最大感应频率

10K~50KHz

10K~50KHz

10K~50KHz

相位差

AB相差90°±45°

Z360°±180°

AB相差90°±45°

Z360°±180°

AB相差90°±45°

Z360°±180°

波形上下时间

2μs

2μs

2μs

极性保护

反向保护(不在5Vdc

反向保护(不在5Vdc

反向保护(不在5Vdc

线径规格

直径1.0mm,最大承重60Kg

3m 直径0.6mm,最大承重16Kg, 3m直径0.7mm,最大承重23Kg

直径0.6mm,最大承重16Kg

最大速度

1000mm/sec

1000mm/sec

1000mm/sec

震动

10g(10-1500Hz)

10g(10-1500Hz)

10g(10-1500Hz)



20g11ms

20g11ms

20g11ms

电缆

直径5.4 长度100cm

直径5.4 长度100cm

直径4.5长度100cm

重量

3500g

1000g

450g

拉力

1500~2000g

2m,最大600g

2m 最大900g

700g

操作温度及湿度

-10~60,湿度35%~90%(无结露)

-10~60,湿度35%~90%(无结露)

0~60,湿度35%~90%(无结露)

储存温度

-20~80

-10~60

-20~80

IP等级

IP64

IP64

IP50

寿命

1*106

1*106

1*106

HLS-L-量程--------------  解析---------输出相---电路特性---------供应电源-----连接器

   60:6000  100:10000  1:1mm  blank:ABblank:电压型Blank:8-26Vdc blank:axial cable

   70:7000  110:11000  05:0.5mm  Z;ABZC;电流型  5V:固定5Vdc  R7radial 7pin

   80:8000  120:12000                    pp:推挽式                R10:radial 10pin

   90:9000                              L:线路驱动器5Vdc

                                        HL:线性驱动器5-26Vdc

HLS-M-量程--------------  解析---------输出相---电路特性---------供应电源-----连接器

   05:500  30:3000  1:1mm  blank:ABblank:电压型Blank:8-26Vdc blank:axial cable

   10:1000  40:4000  05:0.5mm  Z;ABZC;电流型  5V:固定5Vdc  R7radial 7pin

   20:2000  50:5000  02:0.2mm          pp:推挽式                R10:radial 10pin

            01:0.1mm         L:线路驱动器5Vdc

                    005:0.05mm         HL:线性驱动器5-26Vdc

HLS-S-量程--------------  解析---------输出相-------------电路特性---------供应电源----

02:200         1:1mm      blank:AB     blank:电压型     Blank:8-26Vdc

        05:500          05:0.5mm    Z;ABZ       C;电流型        5V:固定5Vdc

         10:1000        02:0.2mm                     pp:推挽式

              01:0.1mm                     L:线路驱动器5Vdc

                        004:0.04mm                   HL:线性驱动器5-26Vdc

pic

pic

pic

pic

pic

pic
