cpp-ls系列

 CPP-45-50LS  CPP-45-150LS cpp-45-200ls

• 拉线式线性传感器
• 安装空间小
• 连接器插头



  • cpp-45-50ls：有效电行程610mm
  • cpp-45-150ls：有效电行程为1640MM
  • cpp-45-200ls：有效电行程2235mm

  尺寸（mm）



  规格

  电气规格



  	cpp-45-50ls	cpp-45-150ls	cpp-45-200ls
  有效电行程	610	为1640MM	2235mm
  总阻力	500，1K，2K，5K，10KΩ	20KΩ±20%
  独立线性度	±0.3% fs
  额定功耗	3W／70℃

  机械规格





  总机械行程	610	为1640mm	2235mm
  摩擦	8N最大。
  质量	大约650g

  环境规格



  类别温度范围

  5~ 60℃

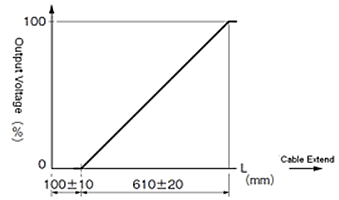

  输出特性



  处理指令

  • 配线可能导致电阻元件烧毁
  • 减少滑动噪声，增加负载电阻应大于100倍小于总阻力1000time
  • 轻微的连续振动如抖动可能导致传感器的寿命短
  • 不要拉电缆超过红色标记的线
  • 不收回电缆的自由
  • 局部弯曲电缆的电缆可能引起变形
  • 请指示从连接器防水连接器制造商。



  数据表/ CAD数据



  产品编号	行程	线性度	总 电阻 （Ω）	轴的尺寸 （mm）	额定 耗散 *输入电压	特征
  cpp-45-50ls	650mm	±0.3% fs	500,1k 2K，5K，10K，20K	---	3W	有效电行程 620mm
  cpp-45-150ls	为1640MM	±0.3% fs	500,1k 2K，5K，10K，20K	---	3W	有效电行程 为1640MM
  cpp-45-200ls	2235mm	±0.3% fs	500,1k 2K，5K，10K，20K	---	3W	有效电行程 2235mm
