lp-FBS-3系列

lp-fbs-3 系列

• 稳健型短行程导电塑料衬套传感器
• 防水金属连接器
• 有效电行程：10mm和20mm
• 后弹簧的设计和简单的安装



  • lp-10fbs-3有效电行程为10mm，防尘和防滴，W /后弹簧
  • lp-20fbs-3有效电行程20mm，防尘和防滴，W /后弹簧

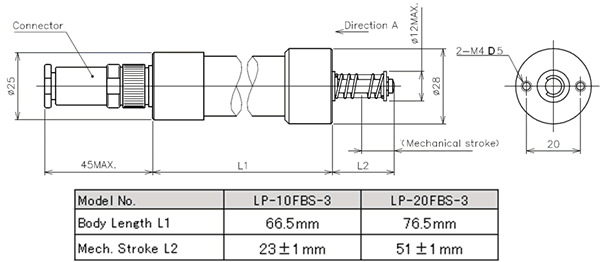

  尺寸（mm）

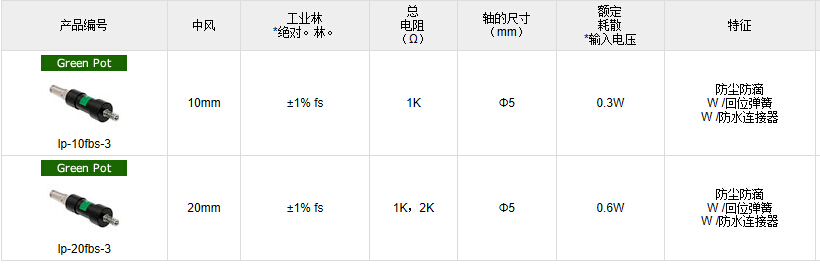

  规格

  电气规格

  	lp-10fbs-3	lp-20fbs-3
  有效电行程	10mm	20mm
  总阻力	Ω1K	Ω1K，2K
  独立线性度	±1% fs
  额定功耗	℃0.3W／70	℃1.0W／70

  机械规格

  总机械行程	12mm	22mm
  摩擦	17N最大。	18N最大。
  质量	约80g	约100g

  环境规格

  类别温度。范围	~℃25 80
  振动	100m／s2500Hz 3轴2小时
  休克	500m/s2每3轴3 6directions 11ms
  IP等级	IP54



  输出特性





  处理指令

  • 配线可能导致电阻元件烧毁。
  • 减少滑动噪声，增加负载电阻应大于100倍小于总阻力1000次。
  • 轻微的连续振动如抖动可能导致传感器的寿命短
  • 请指示从连接器防水连接器制造商。
