LP-F-6 系列
LP-F-6 系列
LP-100F-62 LP-150F-62
产品描述
产品参数
产品规格
产品尺寸
型号
lp-f-6系列 导电塑料的线性传感器（绿色）
- 线性电位器导电塑料
- 杆端轴
- 有效电行程：100 ~ 300mm
- 光和低扭矩
- lp-f-62：杆端连接器，粘合剂
- lp-f-63：杆端，绝缘线
- lp-f-65：杆端，绝缘电线，防尘和防滴（IP54)

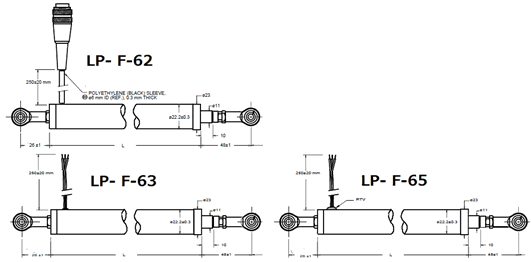

尺寸（mm）
规格
电气规格
|
|
lp-100f-62 |
lp-150f-62 |
lp-200f-62 |
lp-250f-62 |
lp-300f-62 |
|
有效电行程 |
100mm |
150mm |
200mm |
250mm |
300mm |
|
总阻力 |
1K，2K，5K，10KΩ |
2K，5K，10KΩ |
|||
|
独立线性度 |
±0.3%（±0.1%可用） |
||||
|
额定功耗 |
2W |
3W |
4W |
||
机械规格
|
总机械行程 |
±1mm 145 |
±1mm 195 |
±1mm 245 |
±1mm 295 |
±1mm 345 |
|
摩擦 |
1N最大。 |
||||
|
质量 |
约200g（lp-f-62，lp-f-63）/约400g（lp-f-65） |
||||
环境规格
|
类别温度范围 |
40~ 80℃ |
输出特性
处理指令
- 配线可能导致电阻元件烧毁。
- 减少滑动噪声，增加负载电阻应大于100倍小于总阻力1000次。
- 轻微的连续振动如抖动可能导致传感器的寿命短
数据表/ CAD数据
|
产品编号 |
行程 |
线性度 |
总 |
轴的尺寸 |
额定 |
特征 |
|
lp-100f-62 |
100mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
2W |
杆端 |
|
lp-150f-62 |
150mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
3W |
杆端 |
|
lp-200f-62 |
200mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-250f-62 |
250mm |
±0.3% FS（特殊±0.1%） |
2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-300f-62 |
300mm |
±0.3% FS（特殊±0.1%） |
2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-100f-63 |
100mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
2W |
杆端 |
|
lp-150f-63 |
150mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
3W |
杆端 |
|
lp-200f-63 |
200mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-250f-63 |
250mm |
±0.3% FS（特殊±0.1%） |
2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-300f-63 |
300mm |
±0.3% FS（特殊±0.1%） |
2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-100f-65 |
100mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
2W |
杆端 |
|
lp-150f-65 |
150mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
3W |
杆端 |
|
lp-200f-65 |
200mm |
±0.3% FS（特殊±0.1%） |
1K，2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-250f-65 |
250mm |
±0.3% FS（特殊±0.1%） |
2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
|
lp-300f-65 |
300mm |
±0.3% FS（特殊±0.1%） |
2K，5K，10K |
rodendΦ16 |
4W |
杆端 |
