UV系列倾斜角电位器

 UV 系列 非接触式霍尔IC倾斜角度传感器

• 紧凑型单轴测斜仪
• 浮标平摆机构
• 电倾角：±20°~±45°
• 封闭式振动控制卸油

• 微型单轴测斜仪

• 浮标浮摆机构

• 低磁滞和高精度

• UV-3HF:φ23,有效倾斜角±20°

• UV-00H:□30 x40,有效倾斜角±60°

尺寸(毫米)



规范



电气规格

	UV-00H	UV-3HF
有效倾斜角	±20°	±60°
输入电压	DC5V
基点直线型	±4% fs	±2% fs
索引点	50±5% vin
电流消耗	10mA以下

机械规范

响应时间(阶跃响应)	1秒MAX。	大约0.5秒
机械倾斜角度	40°分钟。	130°
质量	大约8 g。	约35克

环境规范

使用温度范围。	-30 ~ + 80℃	-20 ~ + 80℃

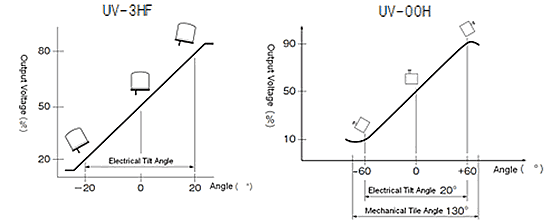

输出特性

(选项)

• UV-00H:电倾角±30°±45°



处理指令

• 霍尔集成传感器无法测量电阻值的可变电阻器。
• 这个产品可能受到外部磁场的干扰。
•
