AT 型倾度仪量测系统 Digitilt AT Inclinometer System
AT 型倾度仪量测系统 Digitilt AT Inclinometer System
Digitilt AT Inclinometer System
产品描述
产品参数
产品规格
产品尺寸
型号
AT型倾度仪量测系统Digitilt AT Inclinometer System
AT型倾度仪量测系统

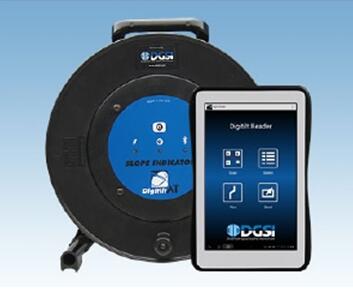

AT型(Advanced Technology)倾度仪量测系统为美国DGSI(SINCO)公司所开发最新款变位滑动量测设备，其包含双轴向感应仪、量测电缆、管口电缆固定器、蓝牙收线滚动条，使用Digitilt Reader量测软件搭配Android系列平版计算机及Windows 计算机数据下载分析软件AT Manager。
倾度仪应用
倾度仪是用来监测边坡土壤、水库大霸或深开挖挡土壁体等地下变位滑动量测设备，透过安装在滑动深度下土壤或壁体内之倾斜管来进行量测工作。每次量测数值与初始数值进行比对即可了解该区域土壤滑动量、滑动深度、滑动方向及滑动速率。
量测方式
AT型倾度仪量测系统为运用现今高科技所开发之传感器及记录装置，用户可以很简单及快速的进行量测及报表处理工作。工地量测时只要透过每孔倾斜管建立的QR code扫描即可了解该倾斜管孔号、深度及历次数据并直接进行量测工作。每一深度量测时人员无需点击或操作平板计算机，量测人员仅需依序向上提高量测电缆至每一量测深度，系统会自动记录稳定之数值，使的操作人员可以双手简单轻松进行量测工作。量测过程显示各深度检核值(checksums)及量测完成后可直接显示量测图形，更容易检核量测值之正确性，当某一深度数值错误，可以很简单的重新量测该点数值并更新量测数据。现场量测完成后单一按键确认即可透过系统设定的EMAIL或云端Dropbox将数据立即传送至办公室汇整成报表或回办公室后再以USB下载数据。
双轴向数位传感器(Digital Probe)
AT型双轴向感应仪拥有快速数值反应，并保有SINCO伺服型倾度仪之优点。全新设计缩短感应仪长度和高质量滑轮使的AT型双轴向感应仪能够容许倾斜管更大的变位角度时仍可顺利在管内滑动。
|
说明 |
公制规格 |
|
角度传感器 |
MEMS 双轴向 |
|
轮距 |
500mm |
|
量测范围 |
±30° |
|
分辨率 |
0.005mm |
|
重现性 |
±0.003° |
|
操作温度 |
-20 ~ +70°C |
|
材质 |
不锈钢 |

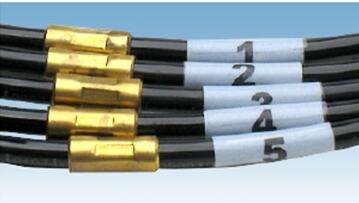

量测电缆(Control Cable)
新款量测电缆其质量更轻，携带方便，易于收纳及操作，公制电缆每0.5公尺有一金属标记，每公尺有数字标记。电缆内包含4芯电缆、Kevlar加强抗拉芯及聚氨酯保护外套。量测电缆标准长度为30m、50m、75m及100m。出厂时多预留3m量测作业长度。

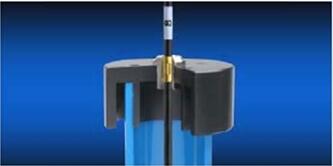

管口电缆固定器(Cable Gate)
适合三种倾斜管尺寸之管口电缆固定器，可以更准确控制量测深度避免感应仪偏移或量测深度误差。
蓝牙收线滚动条(Bluetooth Reel)
滚动条面板上有电源开关，LED电源、充电提示及蓝芽三种显示灯，省电自动关闭功能。每次充电时间约5小时，可连续操作40小时。
平版计算机(Android Reader)
操作系统需为Android 4.0以上平版计算机，其拥有高解析画质、触控功能及各种互联传输功能。
量测软件(Digitilt Reader App)
Digitilt Reader量测软件操作简单且功能强大。透过Google Play可免费下载软件。
QR code扫描，倾斜管基本数据显示。
查询数据库内历次量测数据。
量测数据检核、错误更新及位移图形显示。
量测数据透过EMAIL或Dropbox实时传输。

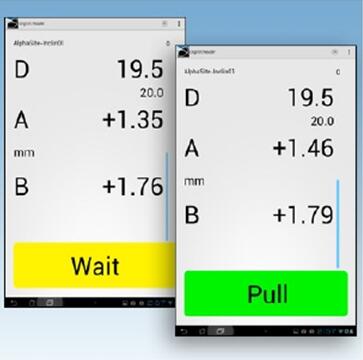

量测(Survey)
使用平板计算机量测时屏幕清楚明亮，量测数值可选择mm或传统25000sineø为单位。
每一深度量测时仅需依序向上提高量测电缆至每一量测深度，系统会自动记录稳定之数值，使的操作人员可以双手简单轻松进行量测工作。

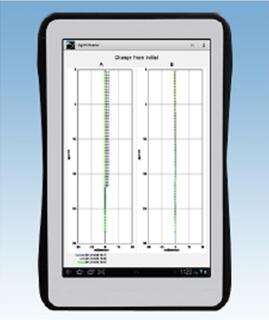

量测完成后可直接显示量测图形及检核值，立即检核量测值之正确性，当某一深度数值错误，可以很简单的重新量测该点数值并更新量测数据。

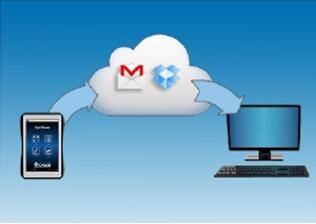

数据传送(Send)
现场量测完成后单一按键确认即可透过系统设定的EMAIL或云端Dropbox将数据立即传送至办公室汇整成报表或回办公室后再以USB传输下载数据。且计算机无需任何驱动程序。

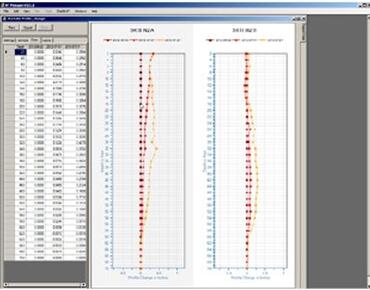

数据下载分析软件(AT Manager Software)
AT Manager可在Windows 8、7和XP等作业软件下运作。它可自动在数据库中排列倾斜仪编号和日期目录。除了管理数据，AT Manager亦可绘制位移图形，量测报表及导出倾斜管基本数据的QR code。
