扁平式电容探头
扁平式电容探头
AFP-250M-CTR/SE AFP-500M-CTR/SE
产品描述
产品参数
产品规格

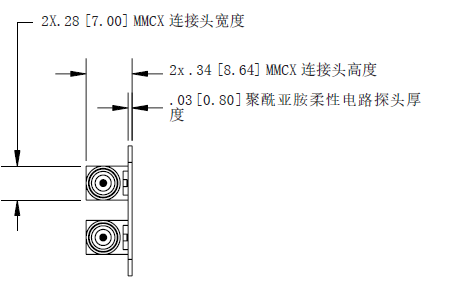

产品尺寸
型号
MTI扁平式电容探头
用于D系列数字式电容位移放大器
用于被测物接地的MTI扁平式电容探头

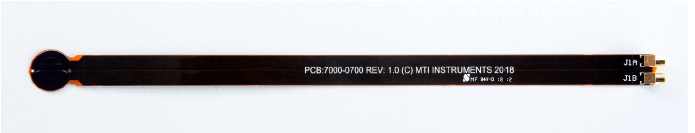

MTI扁平式电容探头系列。这种非常薄的探头可以直接使用，或者通过安装孔，粘贴在平板上。
主要的应用领域是单平面或者两个平面的距离测量，例如转换器的间隙，汽车或者航空装备等

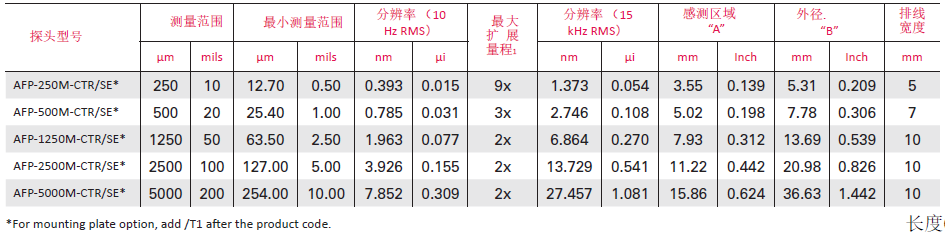

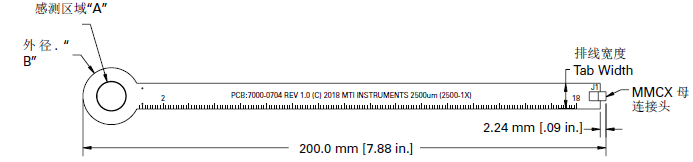

常规扁平式探头规格

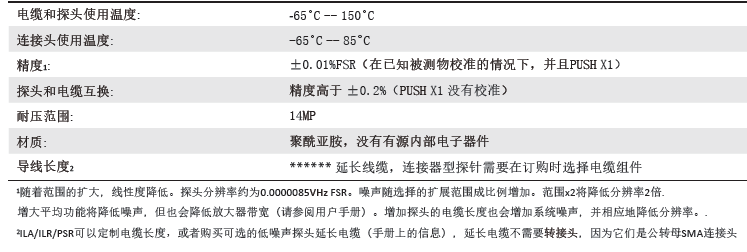

探头规格

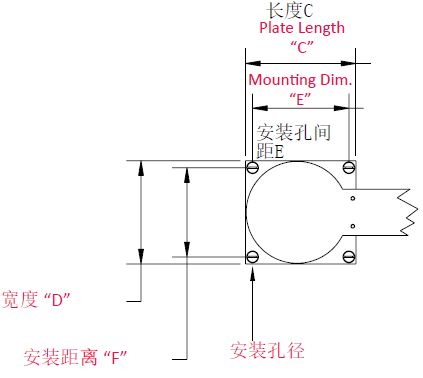

定制带安装孔的探头规格
线缆
MMCX to SMA: 8000-6371-4xx xx = 长度单位是m, 例如2.2 米= 422
MMCX to BNC: 8000-6401-4xx
推拉式探头用于未接地的被测物

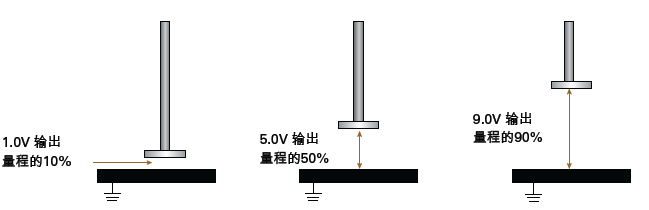

标准的探头需要被测物接地，电流从探头表面流向被测物，然后返回放大器以完成测量。探针和被测物之间的电容与距离成正比，通过放大器转换为0-10V的输出。但是，接地目标的测量结果可能会受到目标导电率或接地是否良好的影响。
为了消除这些影响，MTI开发了一种独特版本的AccuMeasure传感器，即PUSH-PULL电容传感器。在这种设计中，每个探头由两个电容传感器组成，内置在一个探头中。每个传感器在相同的电压下驱动；但是，信号之间有180度的相移。这种移动允许当前路径穿过被测物表面，而不是穿过被测物到地面，从而消除了被测物接地不良造成的误差。

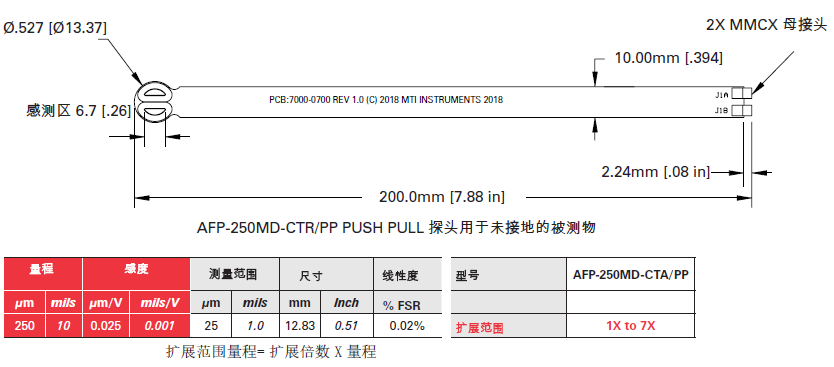

MTI’s AFP-250M-PP-CTA 扁平式电容探头可以测量未接地的被测物.
扁平式PUSH-PULL探头产品的常用规格
推荐探头的使用测量范围
探头规格
可选配件
测量间隙的应用
扁平探头可以插入手柄中，薄探头也可以单独用于测量间隙。此外，可以在探头之间连接垫片可以增加刚度。请与我们联系，确保能达到理想的测量效果。
未固定探头的连接说明

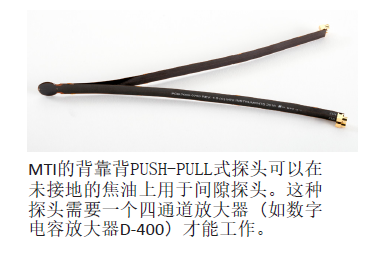

探头也可以背对背地连接在一个薄的不锈钢片上，以便插入插槽或间隙中。
其他
关键词:
电容位移传感器
微型电容位移传感器
间隙测量
-
扁平式电容位移传感器.pdf
大小：2021-09-09 14:24:38
