二维激光位移感应器 ProTrakTM HD 系列
二维激光位移感应器 ProTrakTM HD 系列
ProTrakTM 2D/3D HD 系列
产品描述
产品参数
产品规格
产品尺寸
型号

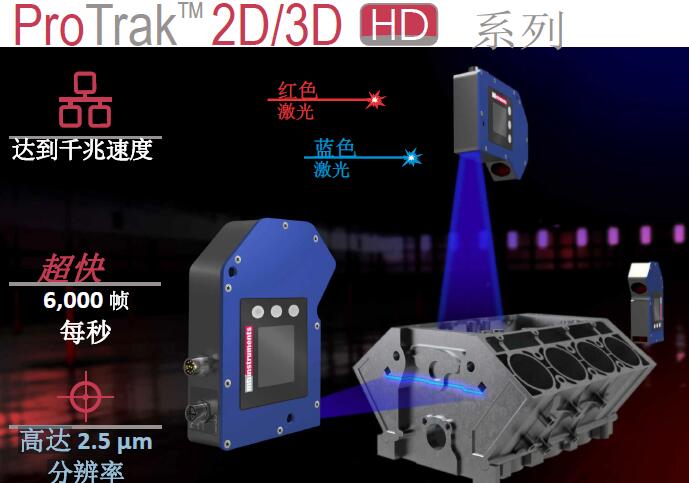

二维激光扫描仪
------ ProTrakTM2D/3D HD系列

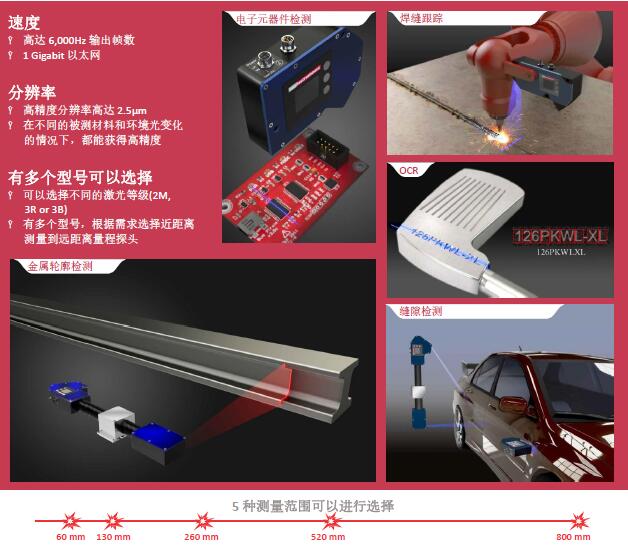

达到千兆速度
超快6,000 帧每秒
高达 2.5 μm分辨率
黑暗的表面和光亮的表面都能达到
很高的测量精度和重复精度
在不同的应用中都有非常好的性能
The MTI ProTrak 激光位移传感器可以满足最为苛刻的工业引用。可以检测各种不同的形状，这款激光传感器无论测量单独的物体，还是在高速传送带上的物体，都能获得很高的测量精度。线扫描已经校正，因此不需要自己组装多个激光相机系统，然后再进行校准。
A quad B 编码器输入可以用于同步测量
• 焊接
• 厚度
• 位移
• 翘曲
• 台阶高度
• 偏转
• 尺寸测量
• 角度测量
• 平坦度
• 对齐
• 轮廓
• 胶珠检测
• 填充高度
• 拉伸/收缩
线激光测量原理
The ProTrak HD使用三角测量法原理获得被测物表面的二维轮廓尺寸数据。激光发射器射出发散的激光线，它具有X起始范围和X的终止范围（最大的宽度范围），激光线照射到被测物上，漫反射回来通过镜头在CMOS镜头阵列上。
CMOS线图像然后通过内置的电子和X-Z阵列输出处理，让其数据可以高达4KHz帧/S的速度在应用软件上显示。
沿着被测物移动探头，可以让软件生成物体的3D图像。编码器输入使得X-Z轮廓数据得以同步。
技术参数

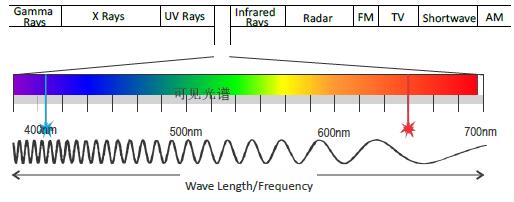

蓝色激光外测量各种不同的物体，都可以获得高稳定性，高精度
蓝色激光允许在2D传感器上形成更清晰的线条图像，更精确的图像使得即使是在测量较大的反射率范围的测量，也会非常精确 ，例如测量机械加工或者是转动的金属。
另外，蓝色激光在某些领域，例如在测量汽车车窗领域优于红色激光。
软件接口
·购买产品都会提供DLL 数据库
·Gige接口允许使用NI Labview可视化软件集成

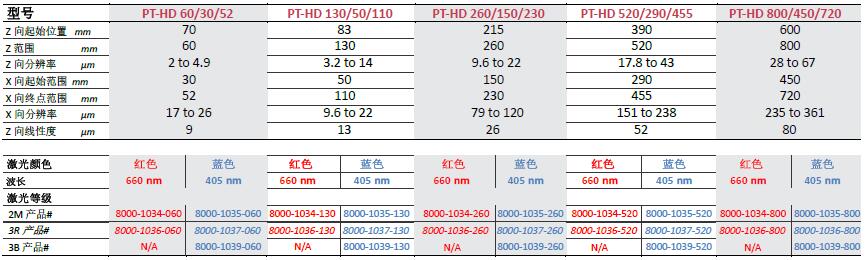

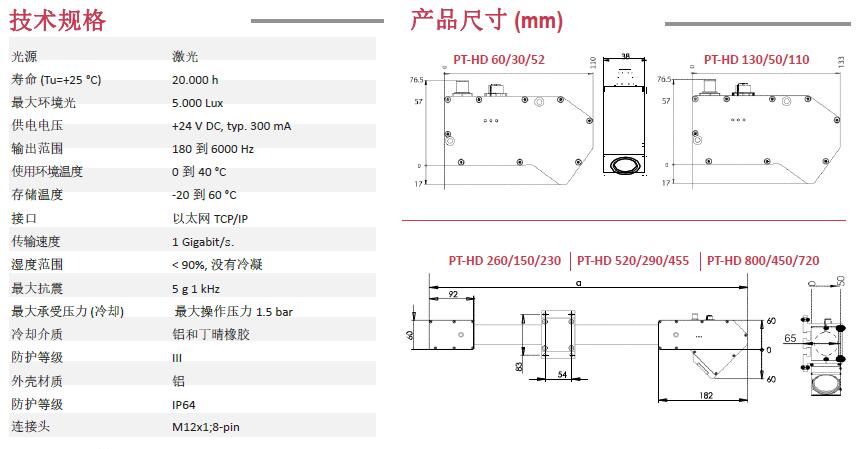

技术规格
应用视频资料：

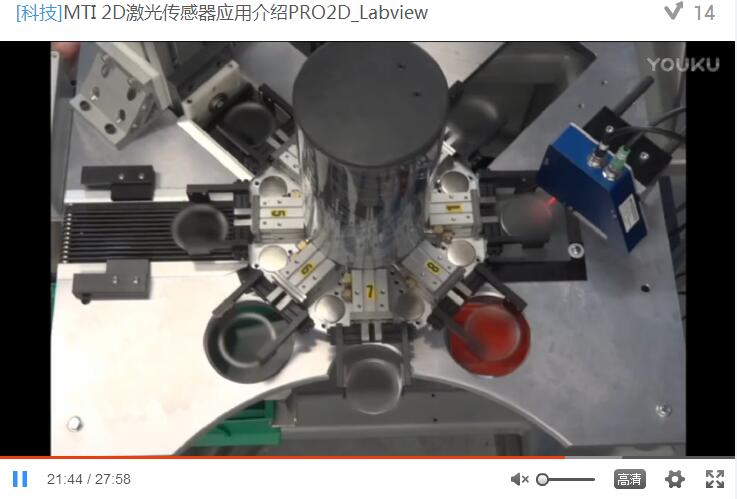

1. MTI 2D激光传感器应用介绍
2. MTI 2D激光头用于焊缝跟踪

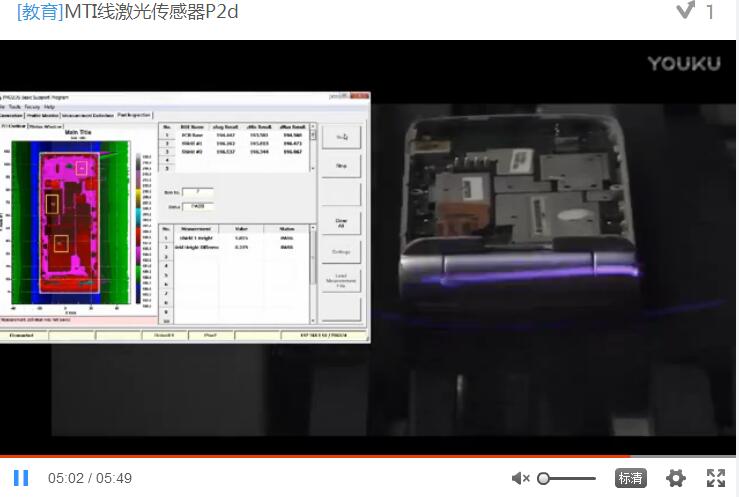

3. MTI线激光传感器

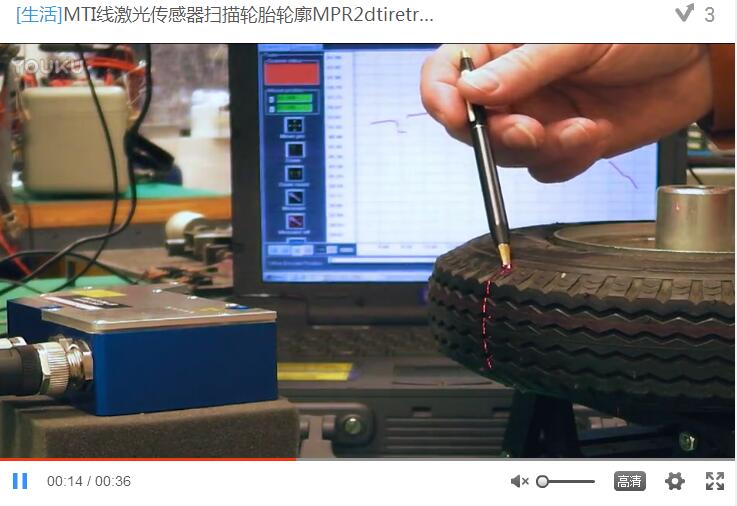

4. MTI线激光传感器扫描轮胎轮廓

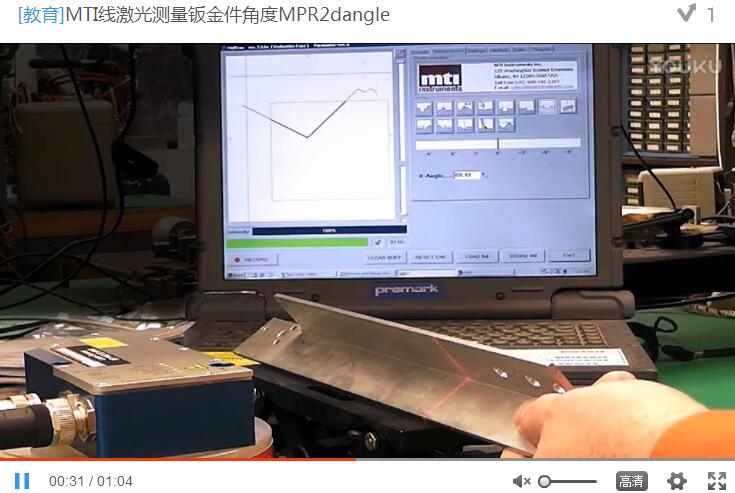

5. MTI线激光测量钣金件角度

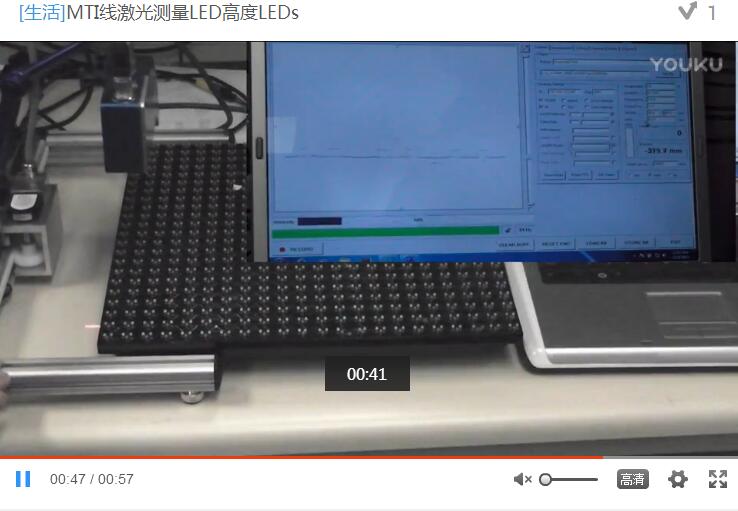

6. MTI线激光测量LED高度
关键词:
二维激光位移感应器 ProTrakTM HD 系列
上一个
无
下一个
二维激光位移感应器 PRO-2D
-
ProTrak_HD二维激光扫描仪.pdf
大小：2021-04-23 10:16:37
