风力发电机转子间隙测试，风力涡轮机转子间隙测试，间隙测量传感器
- 发布时间：2022-04-24
风力发电机转子间隙测试，风力涡轮机转子间隙测试，间隙测量传感器
【概要描述】风力发电机转子间隙测试
- 发布时间：2022-04-24
- 访问量：
详情
风力发电机转子间隙测试，风力涡轮机转子间隙测试，间隙测量传感器
--- MTI仪器风力涡轮机直驱式转子间隙测量系统
我们的客户发现的问题
•如何实时监控小的直驱式转子的间隙，以防止转子和定子之间发生接触，造成损
坏，尤其是随着转子变热的时候。
•可以在强磁场中运行(2特斯拉及以上)
解决方案
MTI Instrument的RG100电容间隙传感系统，专门设计用于在所有条件下，实时测量直驱式风力涡轮机转子的间隙。
•紧凑型传感器电子设备
•抗噪模拟电流环路输出(兼容SCADA)
•跟踪最小间隙和实时间隙(2个输出)
•定制电缆长度以适合所有的应用
•内置误差校正表，精度高(无需客户校准)
•24 VDC标准仪器电源

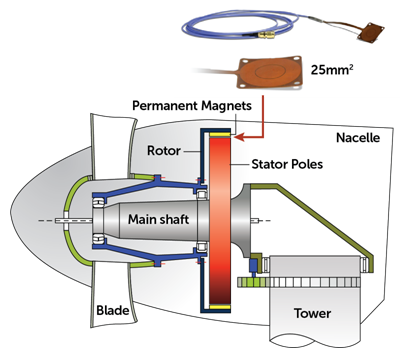

MTI的传感器直接放置在强磁场，直驱式涡轮机的转子间隙中。

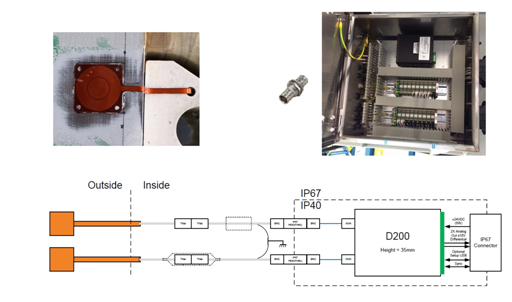

历史
MTI数字电容于2014年，首次在现场实施解决方案
•标准双通道
电容系统在NEMA盒内
•同轴-三轴转换
•三同轴接地模块
•柔性聚酰胺探头
•出厂对每个通道的探头进行了校准
现在
基于8年的经验，MTI于2021年推出了新系统RG100
•防护等级达到IP67，单通道RG100
•不需要冷却
•本机三轴连接
(无需电缆接地)
•柔性聚酰胺材质，可更换探头
•2个4-20mA输出，也可以选择电压输出

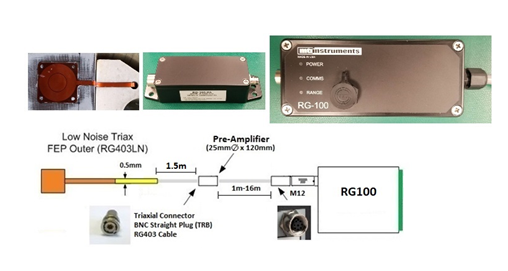

坚固的RG 100 MTI accumeasure D
规格:
•1个电容间隙传感器输入
•IP67铝合金外壳:150x64x40 LxWxH
•直接安装板
•电缆长度可按照需求订制(最长20米)
•25毫米x 25mm毫米，300微米厚的聚酰胺涂层探头
•非磁性的
•可粘结到磁铁或定子磁极间隙中
•低噪音三轴电缆阻断磁场
•探头电缆和前置放大器的长度固定是1.5米
•两个4-20 mA电流环路输出
•1个实时输出间隙•1个输出最小间隙
主要规格
•电容传感器，有两个电流环路模拟输出通道
•第一个输出，4-20mA模拟输出，实时跟踪间隙
•第二个输出，检测并保持输出测量的最小间隙
•保持复位时间设置为1RPM
•最大回路阻抗为500欧姆，额定负载为250欧姆
•模拟输出电流与间隙成正比， 无需用户线性化修正。
•设计的探头薄至300微米。(发生故障时不会损坏转子)
•正向锁定BNC探头连接器到前置放大器。
高线性精度(小于100微米(0.004英寸))和非常好的温度稳定性

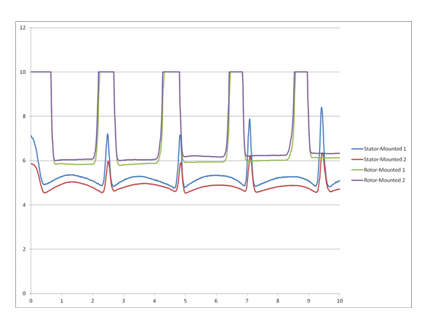

RG-100输出信号
传感器可以粘结到永磁体或定子线圈磁极上。
典型的来自安装在转子(磁铁)和定子线圈磁极的间隙传感器的信号。
纵轴是毫米，横轴是秒

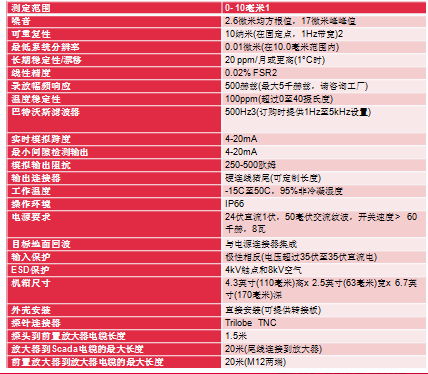

MTI accumeasure D传感器放大器的一般规格
测量范围由选择的探头和放大器决定(范围扩展)
2实际分辨率是测量范围和频率响应的函数。联系工厂获取更多信息
3截止频率在工厂校准时设置(50、100、500、1kHz或5kHz可用)
